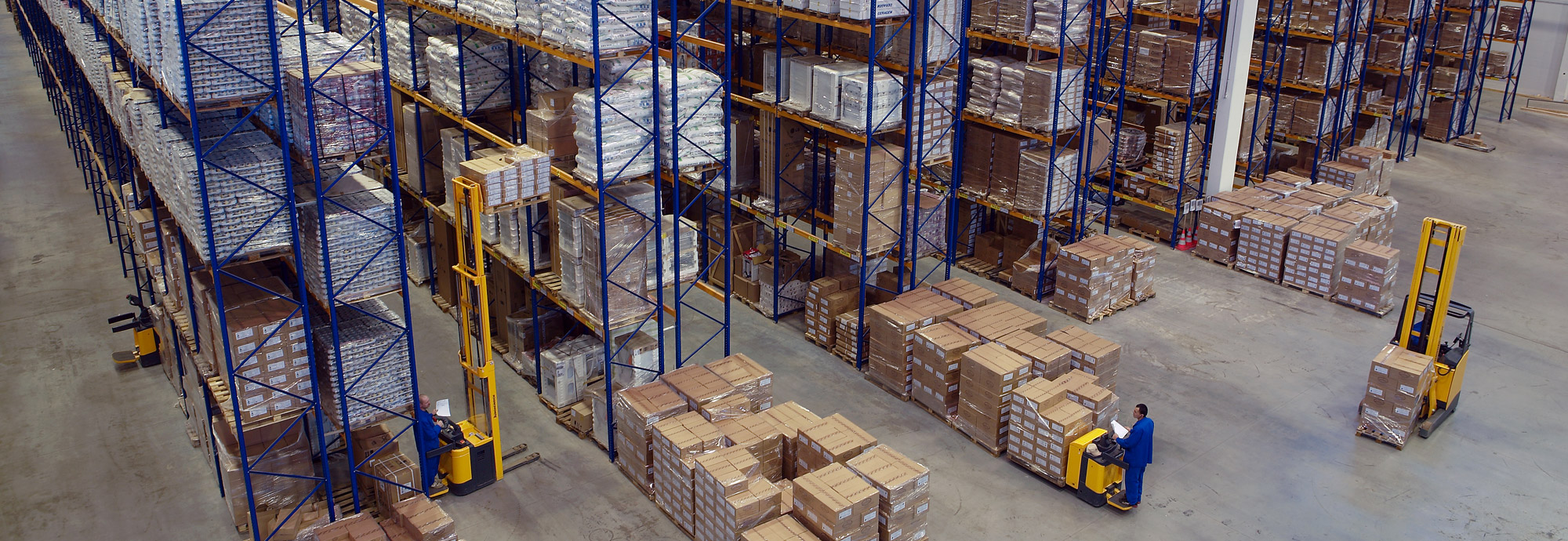

Модульная система локального позиционирования для логистических центров и складов
Эффективное решение для контроля местоположения сотрудников и обеспечения охраны труда на территории логистического центра, порта или склада!
Позиционирование персонала и предотвращение столкновений для складов и логистических компаний
RealTrac “Логистика” – современное решение на базе технологии позиционирования, которое позволяет анализировать перемещения персонала, грузов и транспорта на территории логистического центра, выявлять узкие места, на которых происходят задержки, и устранять вызвавшие их причины, будь то нецелевое использование персоналом рабочего времени или неоптимальное использование спецтехники.
Также решение позволяет на территории предприятия организовать систему предотвращения и контроля столкновений погрузчиков.
Склад — объект, где происходят падения груза с погрузчика, травмы персонала и пожары. Система помогает предотвращать инциденты и быстро эвакуировать людей: диспетчер всегда знает, кто и где находится.
Задачи, решаемые с помощью системы позиционирования в логистике
Местоположение техники
Определение местоположения техники и предотвращение столкновений техники и наезда техники на людей.
Местоположение персонала
Отслеживание местоположения персонала в режиме реального времени. Подключиться по защищённому каналу к веб-клиенту RealTrac можно из любой точки.

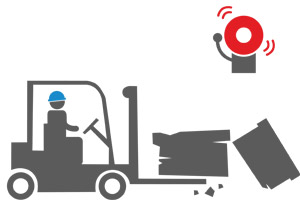

Падение груза с погрузчика
Фиксация факта падения груза или столкновения погрузчиков и оповещение диспетчера для оперативных мер.
Местоположение товара
Определение местоположения товара на складе благодаря меткам на грузах и технике.
Перемещения персонала
Отслеживание перемещения персонала на объекте и сведения о траекториях за заданный период.
Контроль падения грузов
Контроль падения грузов с погрузчика и оповещение ответственных.
Перемещение грузов
Контроль перемещения персонала и грузов: оптимизация работы погрузчиков и времени на перемещение грузов.
Рабочее время
Регистрация времени прихода и ухода, контроль нахождения на участках и уровней доступа. Данные о событиях хранятся на сервере до 10 лет.
Это позволяет окупить внедрение системы за 6–12 месяцев
Объективные данные о перемещениях персонала и техники, простоях и задержках дают основу для оптимизации технологических процессов склада.
RealTrac Антинаезд: предотвращение столкновений техники и наездов на персонал
Подробнее о продуктеКакие проблемы закрывает
- Наезд техники на людей.
- Столкновение техники между собой.
Персональный тег и антенны на технике обмениваются данными по UWB, спутниковая навигация не требуется: система одинаково работает под крышей склада и на открытой территории.

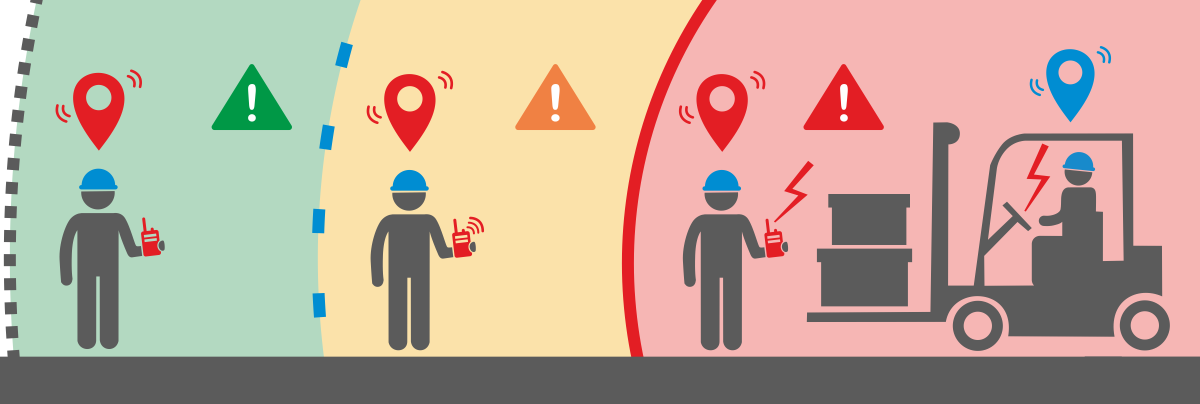

Зоны тревожной сигнализации
Зона «Внимание»
Предупреждает работников о наличии транспорта, техники и пр. на малом расстоянии. Служит для детектирования возможного опасного сближения.
- Световая индикация: индикатор на приборной панели водителя, светодиод на персональном теге
- Звуковая индикация: повторяющийся сигнал внутри кабины
- Вибрация: разовая вибрация на теге
Зона «Опасность»
Фиксирует опасное сближение и привлекает внимание работников, может замедлять технику и транспорт.
- Световая индикация: индикатор на панели водителя, светодиод на теге, проблесковый маячок на кабине, моргание габаритных огней
- Звуковая индикация: повторяющийся частый сигнал внутри кабины
- Вибрация: повторяющаяся вибрация на теге
Зона «Авария»
Генерирует сигнал тревоги в условиях чрезвычайной ситуации или при экстремально опасном сближении, может останавливать технику и транспорт.
- Световая индикация: аварийные проблесковые маяки на автомобиле, светодиод на персональном теге
- Звуковая индикация: сирена и гудок на автомобиле
- Вибрация: непрерывная вибрация на персональном теге
Компоненты системы
Персональные теги
Определяется местоположение персонала относительно транспортного средства. Сигналы тревоги: визуальные и вибросигналы.
Дисплей оператора в кабине
Служит для визуальной оценки обстановки вокруг транспортного средства. Сигналы тревоги: светодиодные сигналы и гудки.
Антенны на корпусе техники
Монтируются на корпус техники (4–8 шт.) и служат для обнаружения персональных тегов.
Дополнительно: система торможения транспортного средства и шкаф зарядки и выдачи тегов.
Остановка техники и ограничение скорости
Проведены испытания полной остановки погрузчиков Toyota, Jungheinrich и Linde.
Экстренно тормозит двигателем:
- встроенная система детектирования водителя (экстренное торможение);
- встроенная функция экстренного торможения на некоторых типах ТС.
Не даёт разогнаться, ограничивает скорость:
- электрическая педаль газа (ограничение по току);
- ограничение подачи топлива.
Система работает под крышей и на улице
Оповещение оператора о неисправности
Дисплей в кабине сообщает оператору, что система не способна выполнять свои функции: повреждён кабель, разбита антенна. Событие по LTE или Wi-Fi уходит на сервер RealTrac и появляется в диспетчерском интерфейсе, поэтому неисправный комплект виден диспетчеру сразу.
Преимущества системы Антинаезд
- Не подвержена влиянию погодных условий (дождь, снег, туман).
- Изменяемая дальность зон контроля вокруг техники.
- Зона покрытия вокруг техники 360°.
- Автоматическое предупреждение оператора техники об опасном сближении: звуковая и световая индикация на дисплее в кабине.
- Автоматическое предупреждение персонала об опасном сближении: вибрация тега на каске.
RealTrac Позиционирование: местоположение техники и персонала
Подробнее о продуктеКакие проблемы закрывает
- Быстрое нахождение людей в чрезвычайной ситуации.
- Подтверждение отсутствия людей в опасных зонах.
- Низкая эффективность персонала.
Позиционирование и контроль персонала, оборудования и объектов с использованием ГНСС: точное позиционирование работников и техники с точностью 3–5 м (обычная точность GPS/ГЛОНАСС 5–10 м).
Зональное позиционирование
Точность 20 м. Время работы тега до 4 лет.
Точное позиционирование
Точность 0,5–1 м. Время работы тега до 7 дней.
Схемы работы системы позиционирования
Состав системы
ПО и управляющий сервер
Принимает и хранит данные, полученные через технологические сети; формирует данные и аналитические отчёты диспетчеру и уполномоченному персоналу; интегрируется с другими системами заказчика.
Сеть LoRa / LTE
Разворачивается сеть LoRa на территории объекта или используется существующая сеть LTE / pLTE: сбор данных с персональных и транспортных меток и передача на управляющий сервер.
Персональные и транспортные теги
Выдаются персоналу и устанавливаются на мобильные объекты предприятия; определяют местоположение объекта на открытых пространствах и внутри зданий.
Оборудование
Для определения местоположения персонала, транспорта и оборудования на территории используются теги и точки доступа, входящие в линейки оборудования системы RealTrac.
Оборудование линейки BASE
Класс защиты корпуса IP54, подходит для использования внутри складских помещений.
Оборудование линейки PROD
Класс защиты корпуса IP67, подходит для использования на открытой территории.
Транспортный тег PROD VTAG 7xx
Гибридный тег: BLE (~20 м), UWB (1 м), ГНСС (3 м); обмен с сервером раз в секунду, по LoRa до 3 км; питание 12–24 В; поддержка Антинаезд; PROD VTAG 731 с LTE.
Постамат BASE ACC 672
Автоматизированная выдача и зарядка персональных тегов: зарядка до 2 часов, привязка тега к сотруднику по СКУД, пин-коду или распознаванию лиц, контроль АКБ и наличия метки, от 36 ячеек.
Программное обеспечение
Подробнее о ПОСистема RealTrac поставляется с готовым сервером приложений RealTrac Application Server, а также клиентскими web-приложениями, включающими автоматизированные рабочие места диспетчера, инженера и другие приложения.
API системы RealTrac также позволяет интегрироваться с любыми управленческими системами, уже установленными у заказчика.
Что получает склад
Безопасность
- Предупреждение столкновений и наездов на персонал и мобильное оборудование на территории работ.
- Автоматизированные уведомления об опасных сближениях персонала и техники.
- Предотвращение несанкционированного доступа и приближения к закрытым участкам и зонам.
- Контроль наличия и отсутствия оборудования и персонала в установленных и запретных зонах склада.
- Быстрая эвакуация персонала в случае ЧС: знаем, кто и где находится.
- Мониторинг персонала, посетителей, подрядчиков и техники в режиме реального времени.
- Контроль состояния: стоит, идёт, едет, упал.
- Уведомления об отклонениях от регламентов работы и маршрутов перемещения.
Тайм-менеджмент и производительность труда
- Онлайн-мониторинг перемещений персонала и оборудования с точностью определения местоположения 5–10 м.
- Тайм-менеджмент нахождения персонала и техники на рабочих объектах и в установленных зонах.
- Мгновенный поиск персонала и мобильного оборудования.
- Предотвращение и разбор внештатных и конфликтных ситуаций.
- Анализ использования рабочего времени: эффективное время, простои, задержки.
- Оперативное управление человеческими и техническими ресурсами.
- Определение причин потерь рабочего времени и оптимизация технологических процессов.
- Аудит эффективного рабочего времени персонала.
Преимущества системы RealTrac
Оптимальная стоимость внедрения системы
Соответствие требованиям правил безопасности
Лёгкая интеграция со сторонними системами и датчиками
- Быстрое разворачивание и запуск системы позиционирования для условий склада.
- Повышение уровня обеспечения безопасности проведения работ на территории склада.
- Автоматические сообщения о попадании персонала и техники в установленные наряд-заданием места работы, опасные и запрещённые зоны, о нарушениях бизнес-процессов и уровней доступа.
- Оптимизация и повышение эффективности использования рабочего времени персонала и оборудования.
- Инструмент для объективного анализа использования рабочего времени персонала при работе на складе.
