РеалТрак Кругозор: система кругового обзора техники
РеалТрак Кругозор — система кругового обзора, которая даёт оператору (водителю) полную видимость вокруг транспортного средства. Комплекс формирует панорамное изображение за счёт синтеза видеопотока с четырёх широкоугольных камер, установленных по периметру машины.
Технология обеспечивает контроль слепых зон и безопасное маневрирование даже в условиях ограниченной видимости: пыль, дождь, туман, ночное время или стеснённые площадки.
Система применяется на карьерных самосвалах, экскаваторах, погрузчиках, бульдозерах и другой крупногабаритной технике длиной до 15 метров.
Решаемые задачи
Повышение безопасности движения
Полная видимость вокруг машины: контроль слепых зон при движении и маневрировании.
Поддержка водителя при манёврах
Точное позиционирование машины при погрузке, разгрузке, разворотах и движении задним ходом.
Контроль производственного процесса
Видеопоток можно записывать: анализ работы операторов и сервисных бригад.
Снижение эксплуатационных затрат
Меньше столкновений, повреждений техники и простоев на ремонт.
Интеграция с системами безопасности
РеалТрак Антинаезд, РеалТрак Позиционирование, РеалТрак Контроль Состояния Водителя.
Основные преимущества
- Предупреждает столкновения при маневрировании в ограниченном пространстве.
- Помогает точно позиционировать машину при погрузке, разгрузке, разворотах и движении задним ходом.
- Упрощает движение в узких проездах и на площадках с плохой видимостью: пыль, дождь, туман, ночь.
- Используется для обучения и анализа работы операторов, поскольку видеопоток можно записывать.
- Позволяет контролировать в том числе работу сервисных бригад.
Интерфейс системы Кругозор

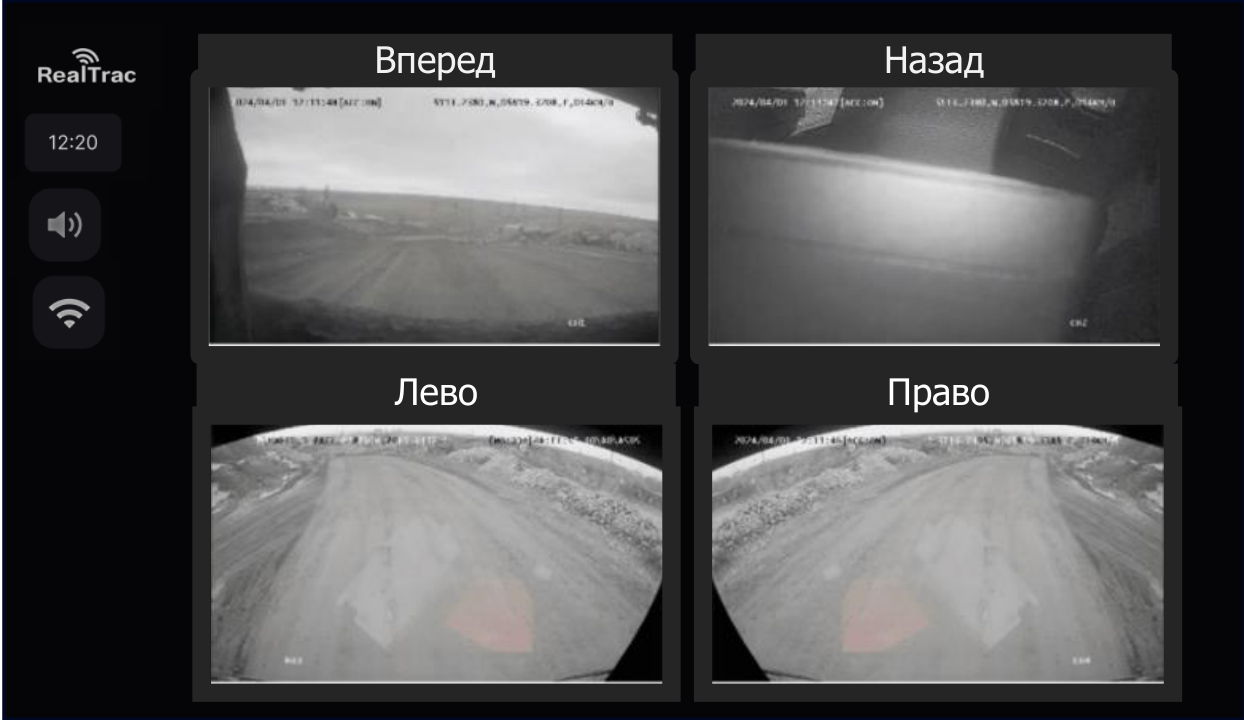

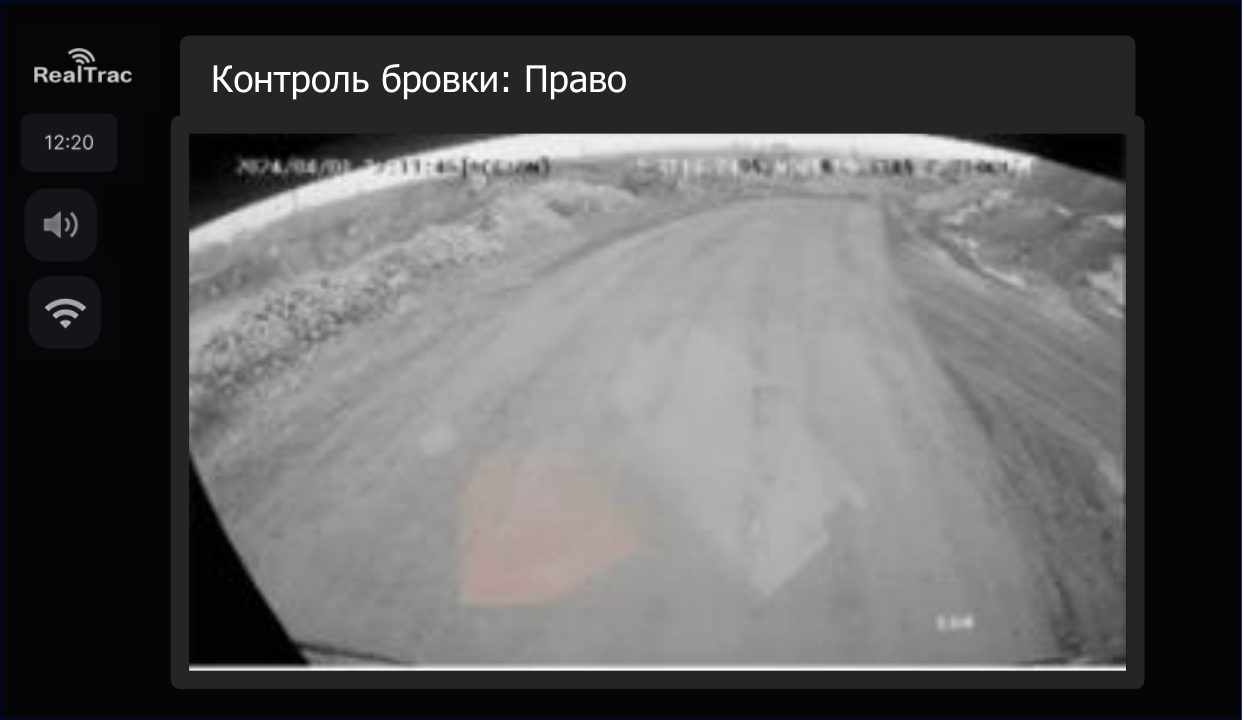

При передвижении техники выводится информация с четырёх камер кругового обзора. При необходимости можно вывести видео с камеры, которая смотрит на правую сторону техники, — режим контроля бровки.
Интеграция с системой Антинаезд

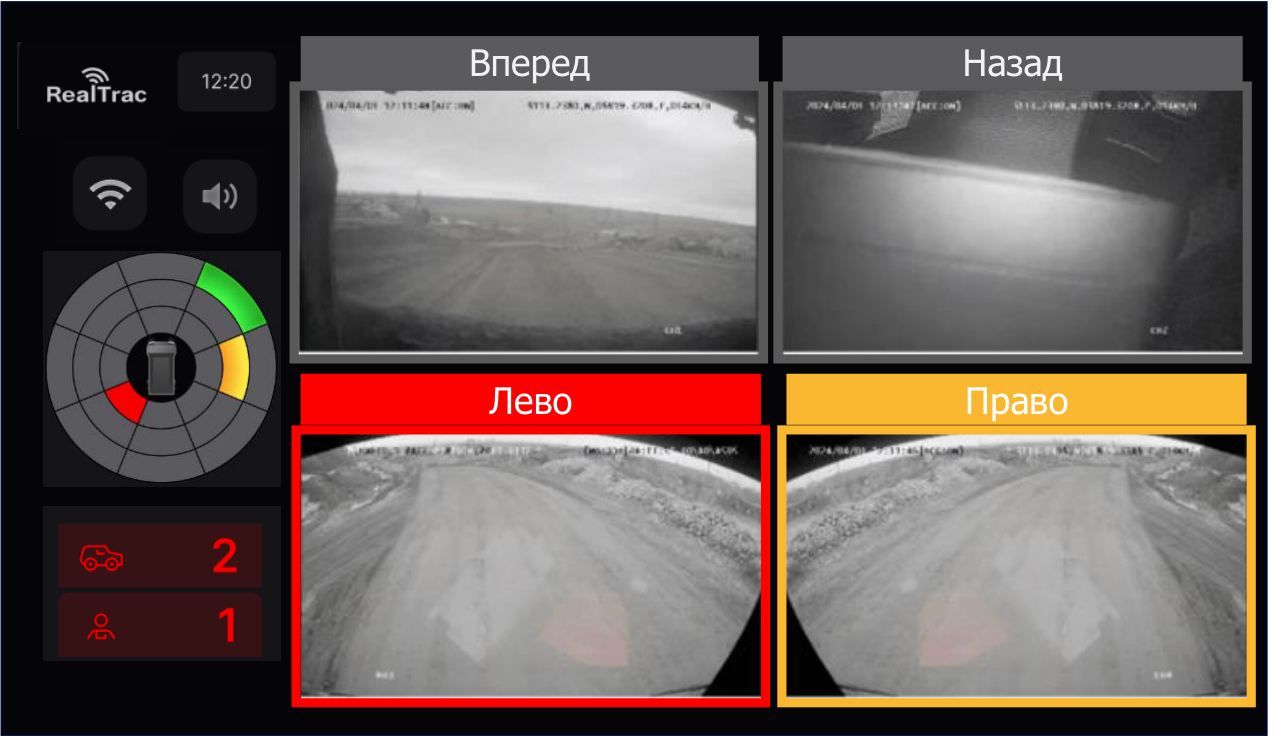

О системе АнтинаездПри интеграции системы Кругозор с системой РеалТрак Антинаезд на экране не только показывается картинка с камер, но и цветом подсвечивается сторона, с которой находится объект, обнаруженный системой Антинаезд.
Преимущества
Интеграция систем Антинаезд и Кругозор создаёт комплексное решение по обеспечению безопасности и ситуационной осведомлённости операторов карьерной техники.
При таком подходе есть и детектирование объектов системой Антинаезд с выводом информации на экран, и визуальная картинка с каждой камеры, когда необходимо маневрирование в сложных условиях или контроль движения вдоль бровки.
Технические характеристики системы Кругозор
| Параметр | Значение / описание |
|---|---|
| Количество камер | 4 шт., устанавливаются по периметру кузова |
| Тип камер | Цифровые широкоугольные камеры с линзами типа «рыбий глаз» |
| Разрешение видео | 1920×1080 (Full HD) |
| Тип сенсора | CMOS |
| Угол обзора одной камеры | до 180° по горизонтали |
| Обработка изображения | Панорамное сшивание видеопотока в реальном времени |
| Задержка вывода видео | ≤ 200 мс |
| Режимы отображения | Полный круговой обзор / боковой / передний / задний / комбинированный |
| Монитор оператора | Цветной дисплей |
| Функции интерфейса | Переключение режимов отображения, регулировка зон обзора |
| Память / запись | Поддержка видеорегистрации (SD-карта или SSD) |
| Совместимость интерфейсов | CAN, Ethernet, RS-485, AV-входы |
| Питание | 9–36 В DC |
| Потребляемая мощность | до 25 Вт |
| Рабочая температура | −40…+70 °C |
| Степень защиты камер | IP67 / IP69K |
| Максимальная длина обслуживаемой техники | до 15 м |
| Совместимость с системами безопасности | Полная интеграция с системой Антинаезд (PROD CAS 1700) и платформой RealTrac |

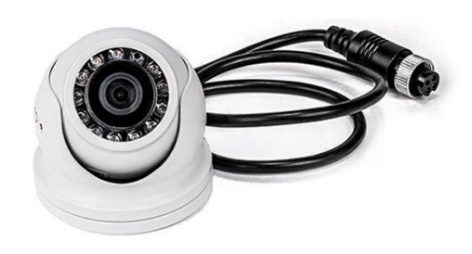

Широкоугольная камера
Цифровая камера Full HD с линзой «рыбий глаз», угол обзора до 180°, защита IP67 / IP69K.
Видеорегистратор
Панорамное сшивание видеопотока в реальном времени, запись на SD-карту или SSD, интерфейсы CAN, Ethernet, RS-485.
Дополнительные возможности
РеалТрак Контроль Состояния ВодителяРеалТрак Кругозор также может использоваться для функции контроля усталости и отвлечения водителя в рамках проектного решения РеалТрак Контроль Состояния Водителя (RealTrac DMS): видеозаписи с камер кругового обзора синхронизируются с камерой КСВ, и во время инцидента одновременно видно поведение водителя и обстановку вокруг машины.
