RealTrac «Нефть и Газ»: модульная система промышленной безопасности
Взрывозащищённое позиционирование персонала и предотвращение столкновений для нефтеперерабатывающих предприятий, трасс трубопроводов и морских буровых платформ.
Система промышленной безопасности RealTrac для нефтегазовой отрасли
RealTrac «Нефть и Газ» — модульная система промышленной безопасности для нефтеперерабатывающих и нефтехимических предприятий, трасс трубопроводов и морских буровых платформ. В основе — взрывозащищённое позиционирование персонала и техники (UWB, BLE, ГНСС) и система предотвращения столкновений RealTrac Антинаезд.
Система определяет местоположение каждого сотрудника внутри помещений с точностью до 1 м и на открытой территории с точностью 3–5 м, передаёт тревоги с тега диспетчеру и обратно, интегрируется с мобильными газоанализаторами, электронными наряд-допусками, СКУД и видеонаблюдением. Оборудование сертифицировано на взрывозащиту (ТР ТС 012), программное обеспечение включено в реестр Минцифры РФ.
Какую боль решаем
- Наезд техники на людей.
- Столкновение техники между собой.
- Быстрое нахождение людей в ЧС.
- Подтверждение отсутствия людей в опасных зонах.
- Низкая эффективность персонала.
Основные задачи, которые решает система
Положение персонала в зоне ЧС
Определение положения персонала в зоне чрезвычайной ситуации в режиме онлайн.

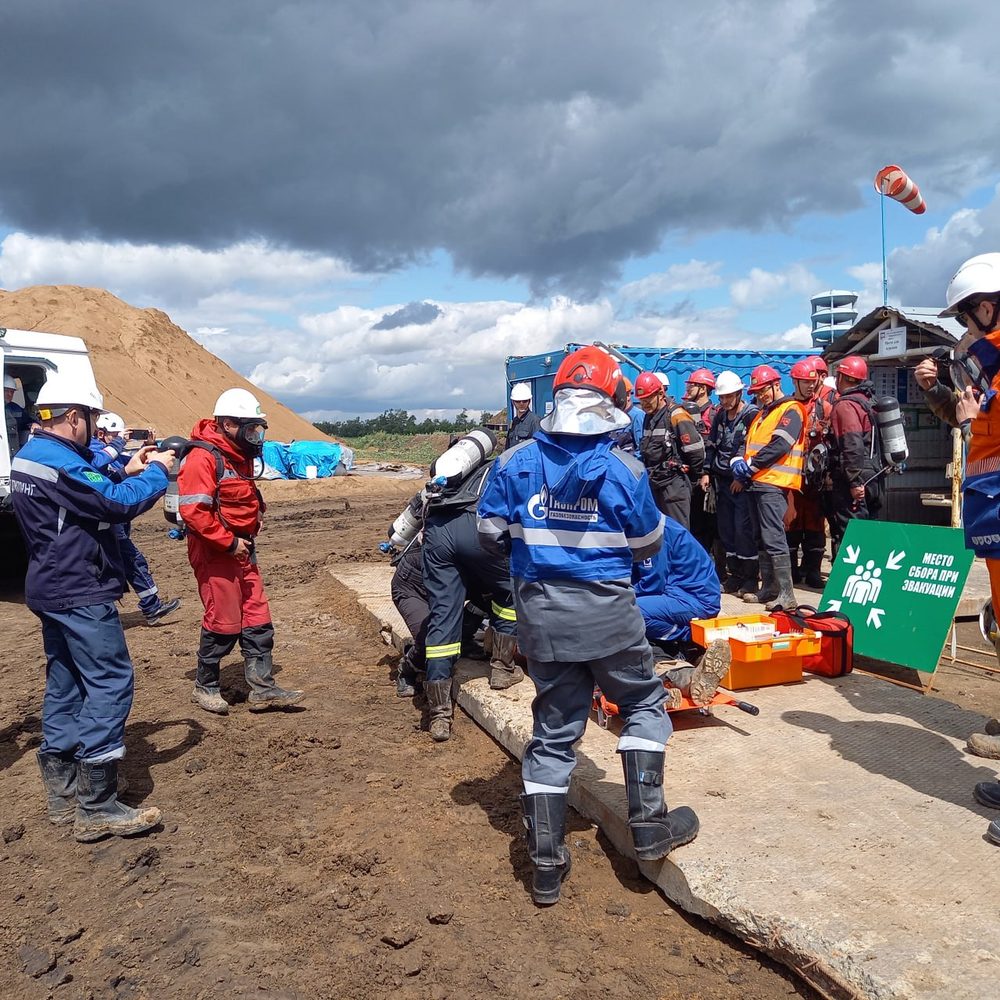

Подсчёт в месте сбора
Быстрый подсчёт отсутствующих в месте сбора при эвакуации.
SOS, падение, неподвижность
Местоположение человека после нажатия кнопки SOS, при падении и при отсутствии движения.
Поиск потерявшихся
Поиск потерявшихся на дистанции до 5 км вне зоны покрытия 2G / LTE.
Оповещение об угрозе БПЛА и других ЧС
Индивидуальное оповещение каждого сотрудника через персональный тег.
Предотвращение наездов и столкновений
Контроль опасного сближения техники с людьми и между собой с помощью RealTrac Антинаезд.

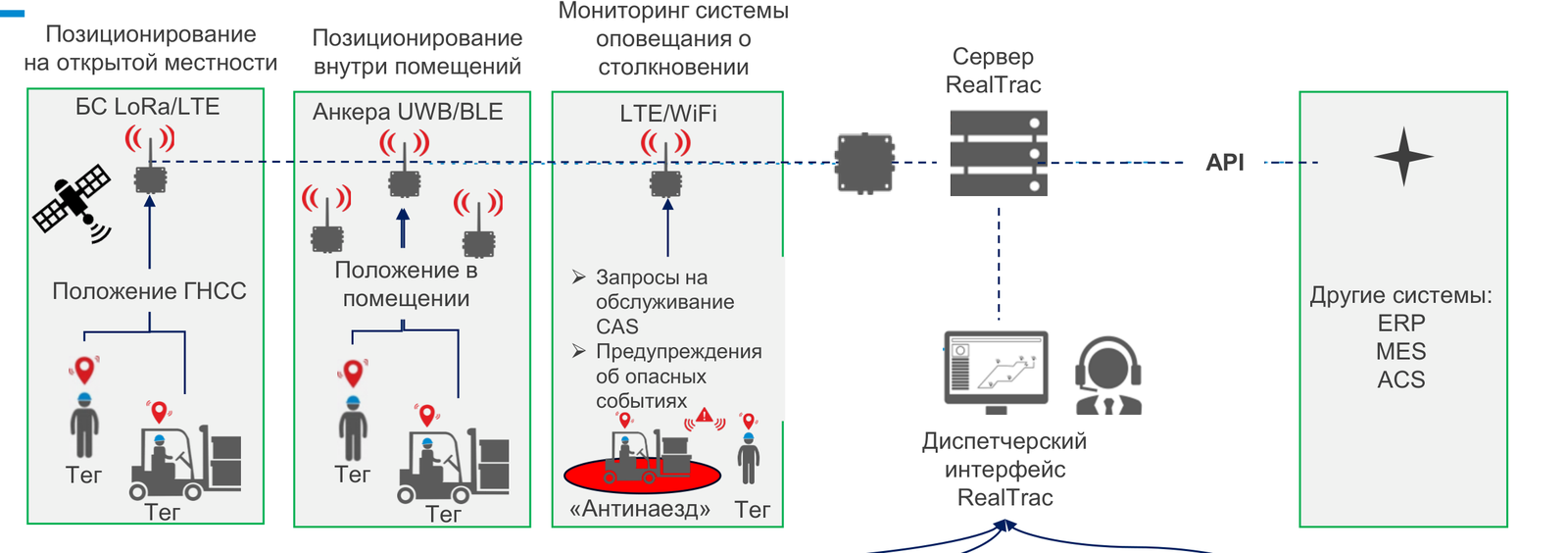

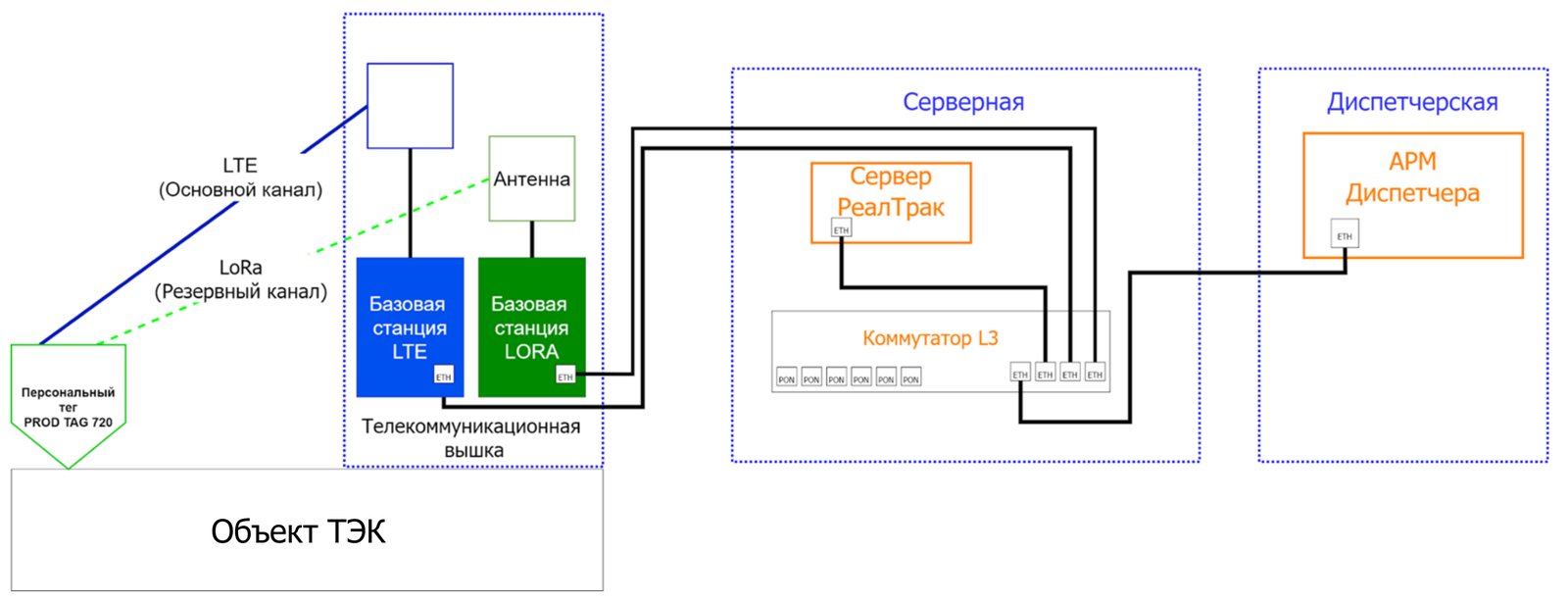

Как работает система позиционирования
Подробнее о продуктеПерсональный тег сотрудника определяет своё положение по ГНСС на открытой территории и по точкам доступа UWB / BLE внутри зданий, переключение между улицей и помещениями бесшовное. Данные передаются на сервер RealTrac по основному каналу LTE / pLTE и резервному LoRa; тег запоминает трек при отсутствии связи и отдаёт его при появлении соединения. Диспетчер видит персонал на карте, получает тревоги и формирует отчёты.
Типы позиционирования
Зональное
Технология: BLE
- Точность: ±20 м
- Внутри помещений и на ограниченной зоне вне помещений
- Время работы тега от батарейки: до 2 лет
Точное
Технология: UWB
- Точность: 0,1–2 м
- Внутри помещений и на ограниченной зоне вне помещений
- Время работы тега на одном заряде: до 5 дней
Гибридное
Технологии: BLE, UWB, ГНСС
- Точность: 1–3 м
- Внутри помещений и на открытой территории
- Одна технология и один персональный тег для помещений и улицы

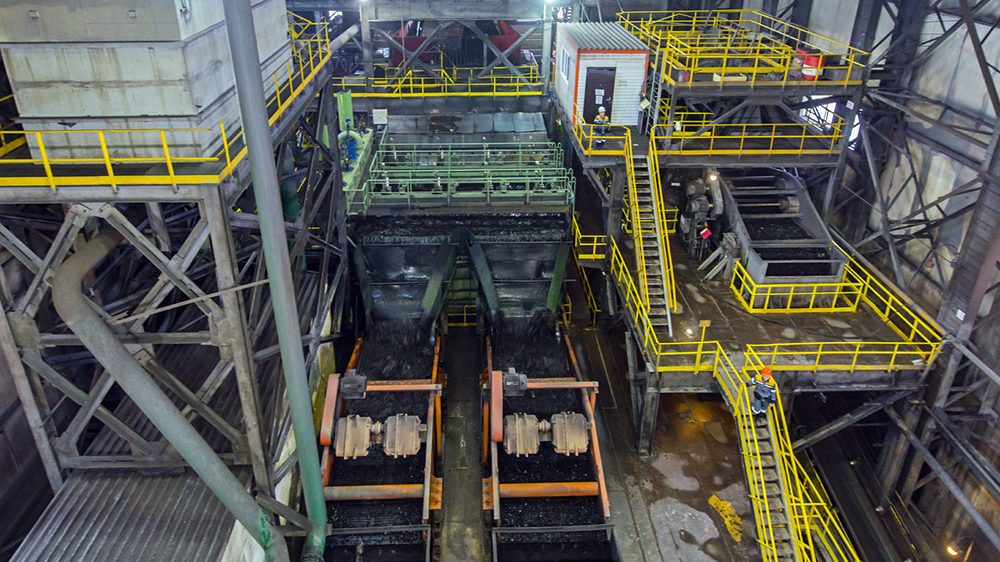

Позиционирование внутри помещений
- Определение положения метки по трём осям с точностью 1 м и обновлением локации раз в 1 с.
- Определение входа в опасные зоны и зоны проведения работ.
- Помещения оборудуются точками доступа UWB / BLE; переключение между улицей и помещениями бесшовное.
- Персональные и групповые тревоги от метки к диспетчеру и обратно.
- Интеграция с мобильным газоанализатором: передача тревог по превышению концентрации газов с обозначением места утечки. До четырёх газов: CH4 (метан), CO (угарный газ), CO2 (углекислый газ), O2 (кислород).
Позиционирование на открытых участках
- Точность позиционирования на открытых участках: 3–5 м.
- Передача данных на сервер по LoRa либо 2G / LTE; позиционирование в радиусе 3–5 км от базовой станции LoRa.
- Определение входа в опасные зоны и зоны проведения работ, персональные и групповые тревоги.
- Интеграция с мобильным газоанализатором и передача тревог по превышению концентрации газов.
Скорость обновления позиции и передачи тревог по проприетарному протоколу LoRa от RealTrac в десятки раз выше стандартного LoRaWAN: при 300 тегах в смену позиция обновляется раз в ~3 с против 30–45 минут у альтернативных тегов на LoRaWAN.
| Количество меток | Частота обновления локации (протокол RealTrac) |
|---|---|
| 100 шт. | раз в 1 с |
| 300 шт. | раз в 2–3 с |
| 1000 шт. | раз в 5–7 с |

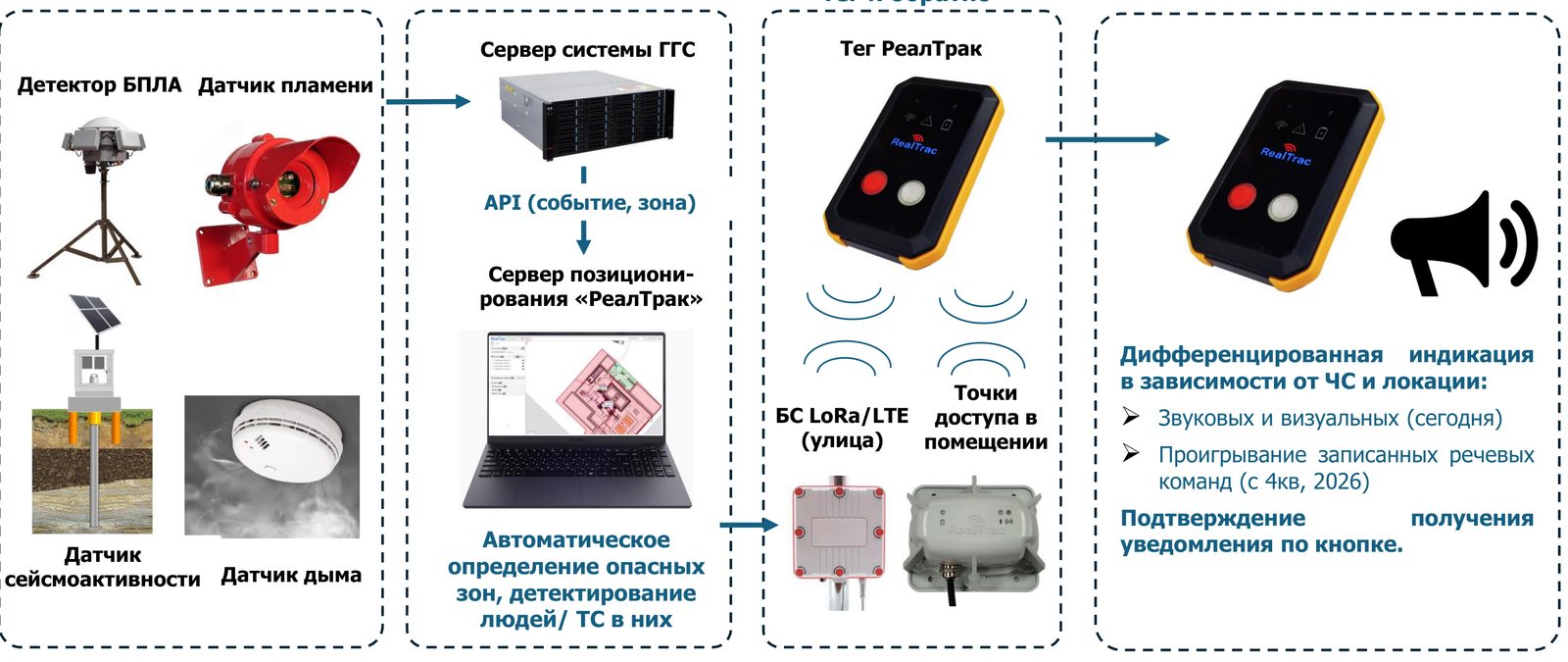

Индивидуальное оповещение на тегах в зависимости от инцидента
Сервер системы ГГС получает срабатывания датчиков (детектор БПЛА, датчики пламени, дыма, сейсмоактивности) и через API передаёт событие и зону серверу позиционирования RealTrac. Система автоматически определяет опасные зоны, находит в них людей и технику и отправляет сигнал на их теги через базовые станции LoRa / LTE на улице и точки доступа в помещениях.
- Дифференцированная индикация в зависимости от ЧС и локации: звуковая и визуальная.
- Проигрывание записанных речевых команд — с 4 квартала 2026 года.
- Подтверждение получения уведомления по кнопке тега.
Сценарии применения на объектах нефти и газа
- Контроль работников на объекте переработки.
- Контроль линейных обходчиков трубопроводов.
- Контроль персонала на объектах шельфовой добычи.
- Автоматизированный контроль наряд-допусков на работы.
- Интеграция с видеоаналитикой.
- Контроль эвакуации.
- Контроль нахождения в зелёных и красных зонах.
- Персональный аэрогазовый контроль.

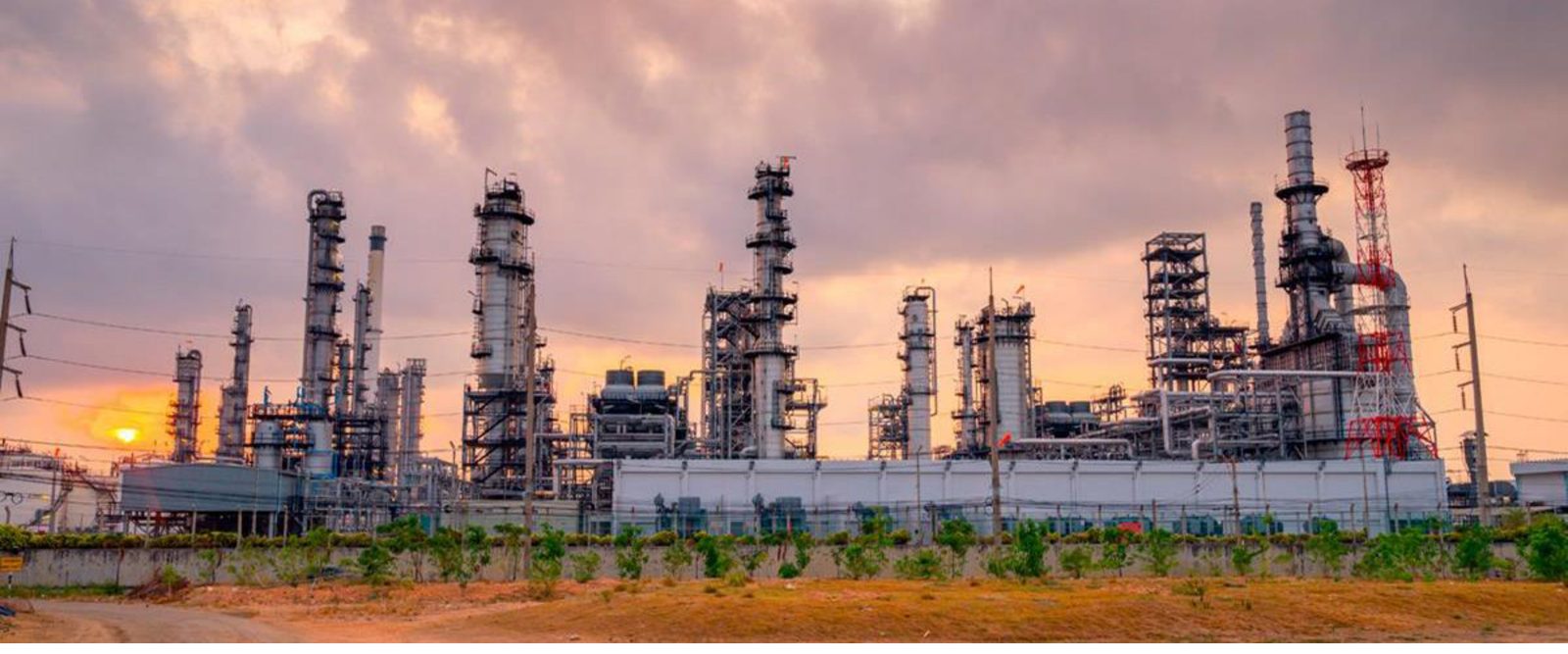

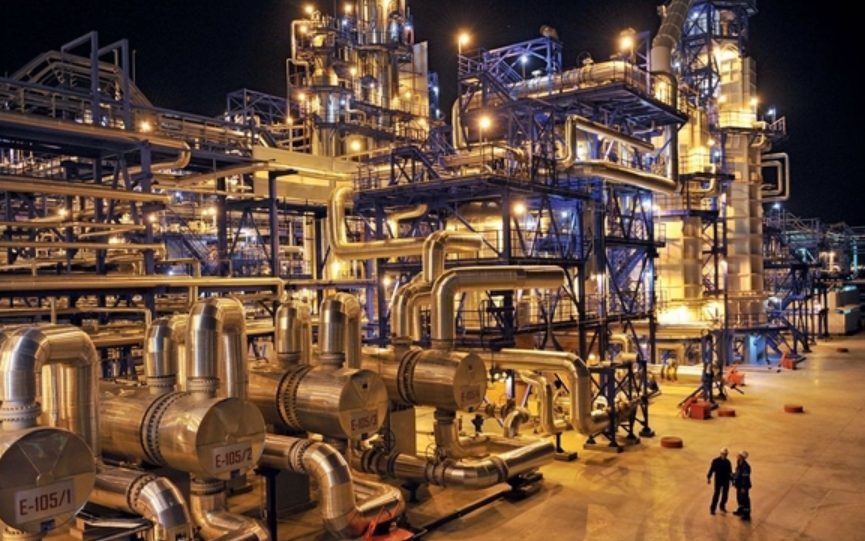

Нефтеперерабатывающие заводы
- Плавное переключение между точным позиционированием внутри помещения (точность 1 м) и на открытом пространстве (точность 3 м).

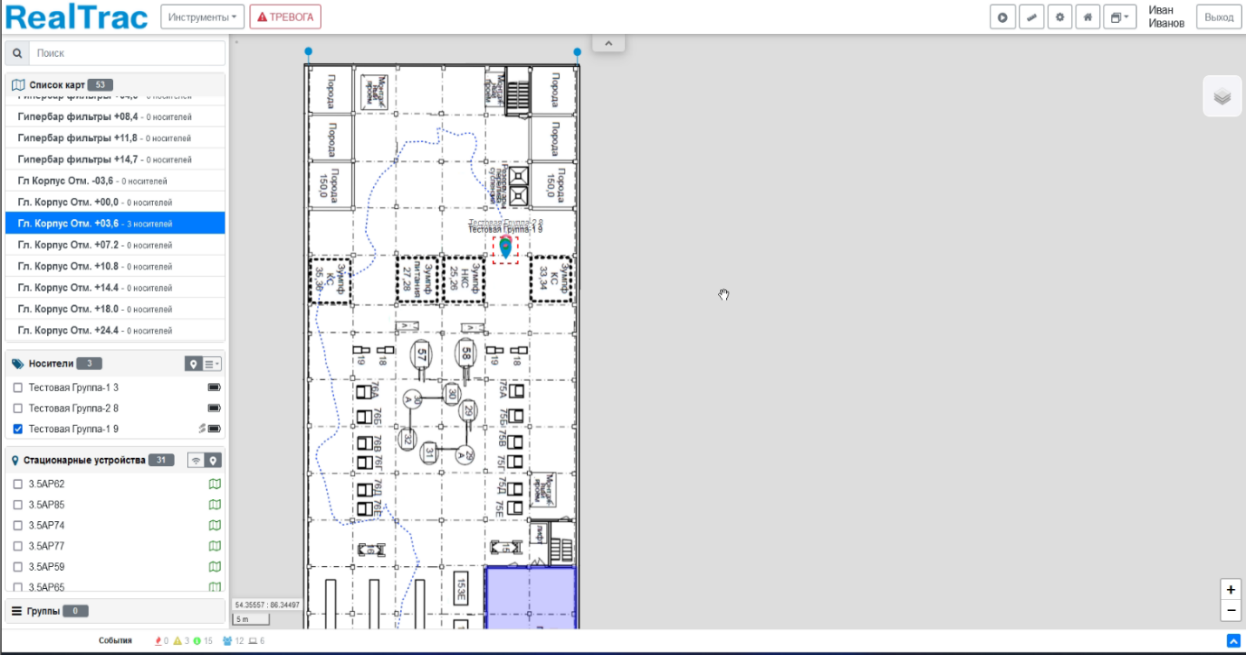

- Опасные и предупреждающие зоны внутри помещений и на открытом пространстве с соответствующими сигнализациями.
- Подключение тега к системе газоанализа для точного мониторинга состояния газа.
- Полностью взрывозащищённая система: анкеры и теги.
Линейные обходчики трубопроводов
- Точное определение местоположения сотрудников на объекте (точность 3–4 м) даже без подключения к серверу.
- Передача данных на сервер в диспетчерской через LoRa (на расстояние до 3 км) и LTE (в зоне покрытия сети).
- Запоминание трека человека до появления соединения с сервером по LoRa / LTE.
- Отчёты о посещении контрольных точек на маршруте.
Морские платформы
- Точное определение местоположения персонала на морской платформе.
- Обнаружение падения человека за борт, определение его местонахождения в море и координаты для планирования спасательного судна.
- Подтверждение отсутствия персонала в зоне пожара и помощь в определении пункта сбора.
- Предупреждения и местоположение человека при нажатии кнопки SOS, падении с высоты и неподвижности.
Подробнее — в разделе «Буровые платформы» ниже.

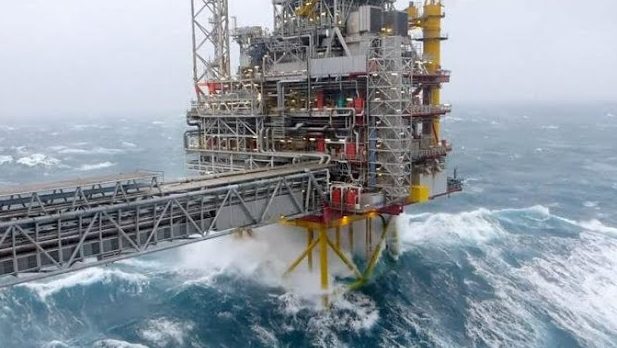

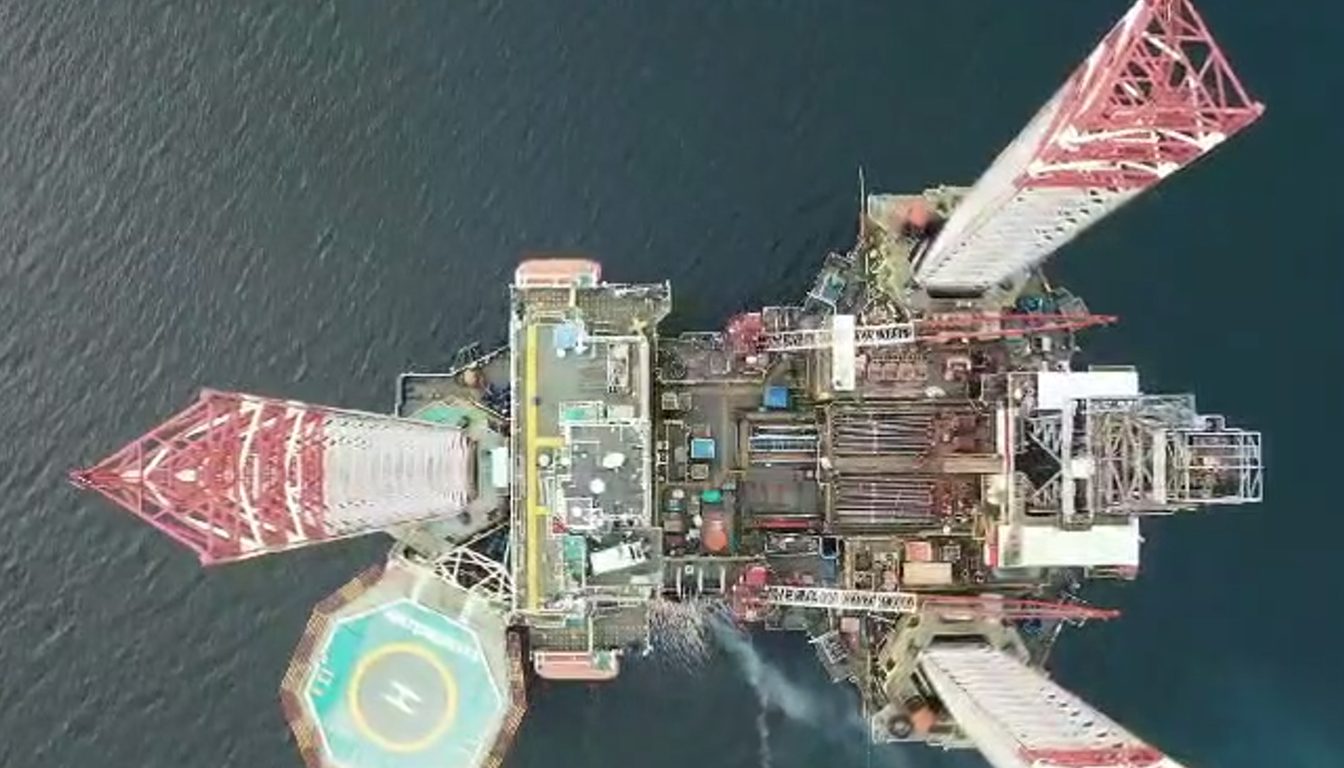

Буровые платформы: СПБУ, МСП и другие
Падение человека в воду (Man Overboard), аварийная ситуация на борту и работы повышенной опасности — три сценария, где счёт идёт на минуты, а информации о местоположении людей нет. Система позиционирования RealTrac даёт её в режиме онлайн на пункте управления и на спасательном судне.
Предпосылки к внедрению
Падение человека в воду
- Оперативность получения информации о падении

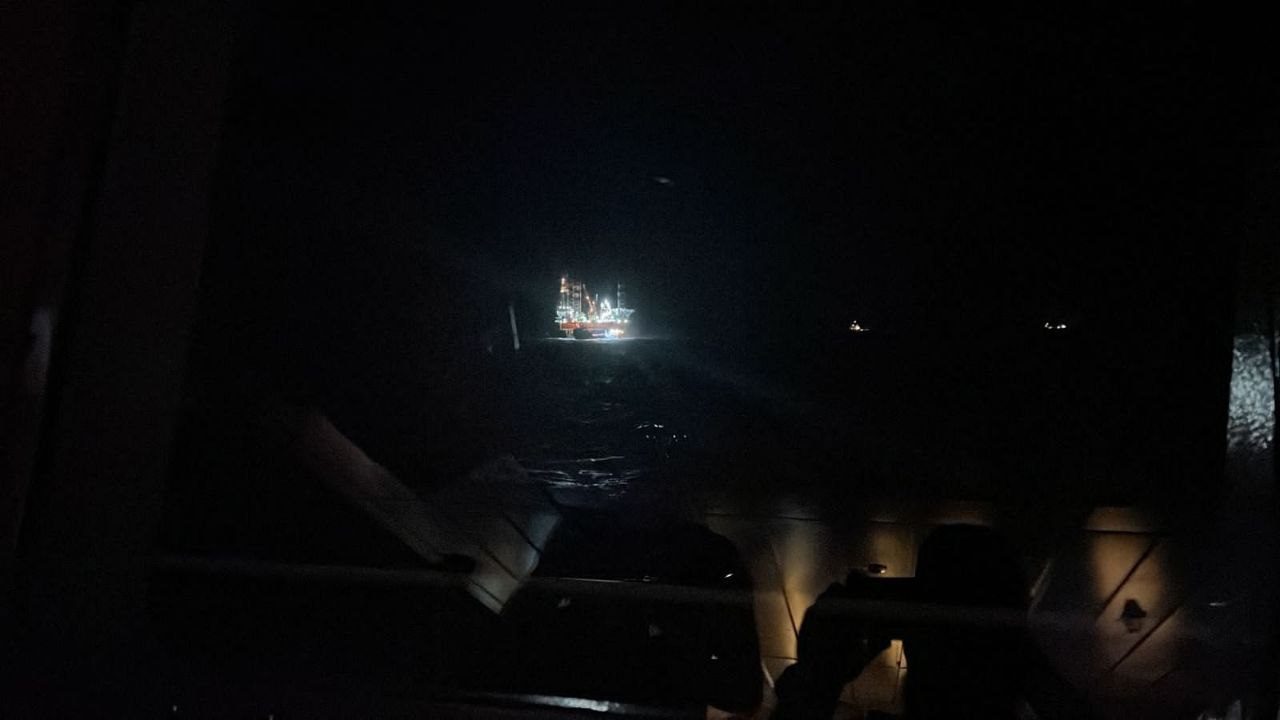

- Сложность поиска: снос течением, тёмное время суток, волнение на море
- Падение без свидетелей и поздняя реакция на пропажу человека
Аварийная ситуация на борту
- Обесточивание систем вследствие аварии
- Отсутствие информации о местоположении сотрудников и ходе эвакуации онлайн на пункте управления и спасательном судне
- Затруднённый поиск пострадавших и оперативность оказания помощи

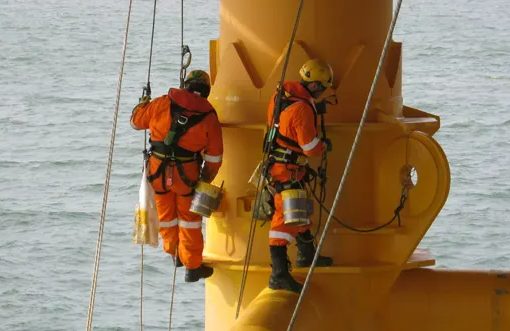

Работы повышенной опасности
- Одиночные работы в сложных условиях: время суток, погода, качка
- Работы на высоте, в стеснённых условиях и на переходных мостках
- Контроль наряд-допусков и факта выполнения работ с подтверждением
Как решение закрывает эти задачи

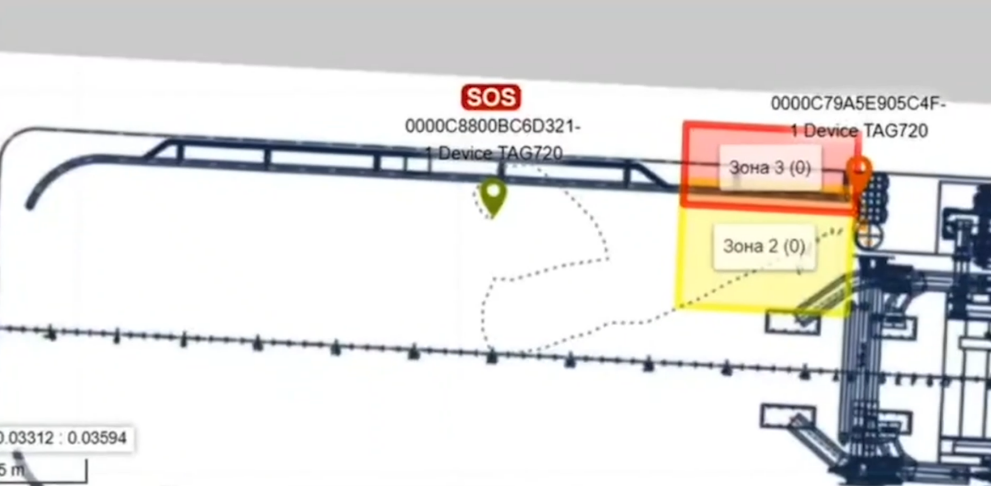

Оповещение о падении человека в воду
Позиционирование персонала в воде в режиме онлайн: координаты для планирования спасательного судна.
Отслеживание персонала на борту
Онлайн-передача данных о фактах падения, нахождения без движения, нажатиях на кнопку SOS.
Аварийное оповещение
Оповещение персонала о нештатной ситуации с контролем эвакуации и подтверждением отсутствия людей в зоне пожара.
Геозонирование платформы
Опасные зоны с оповещением о нахождении в них длительное время, контроль зон проведения работ.

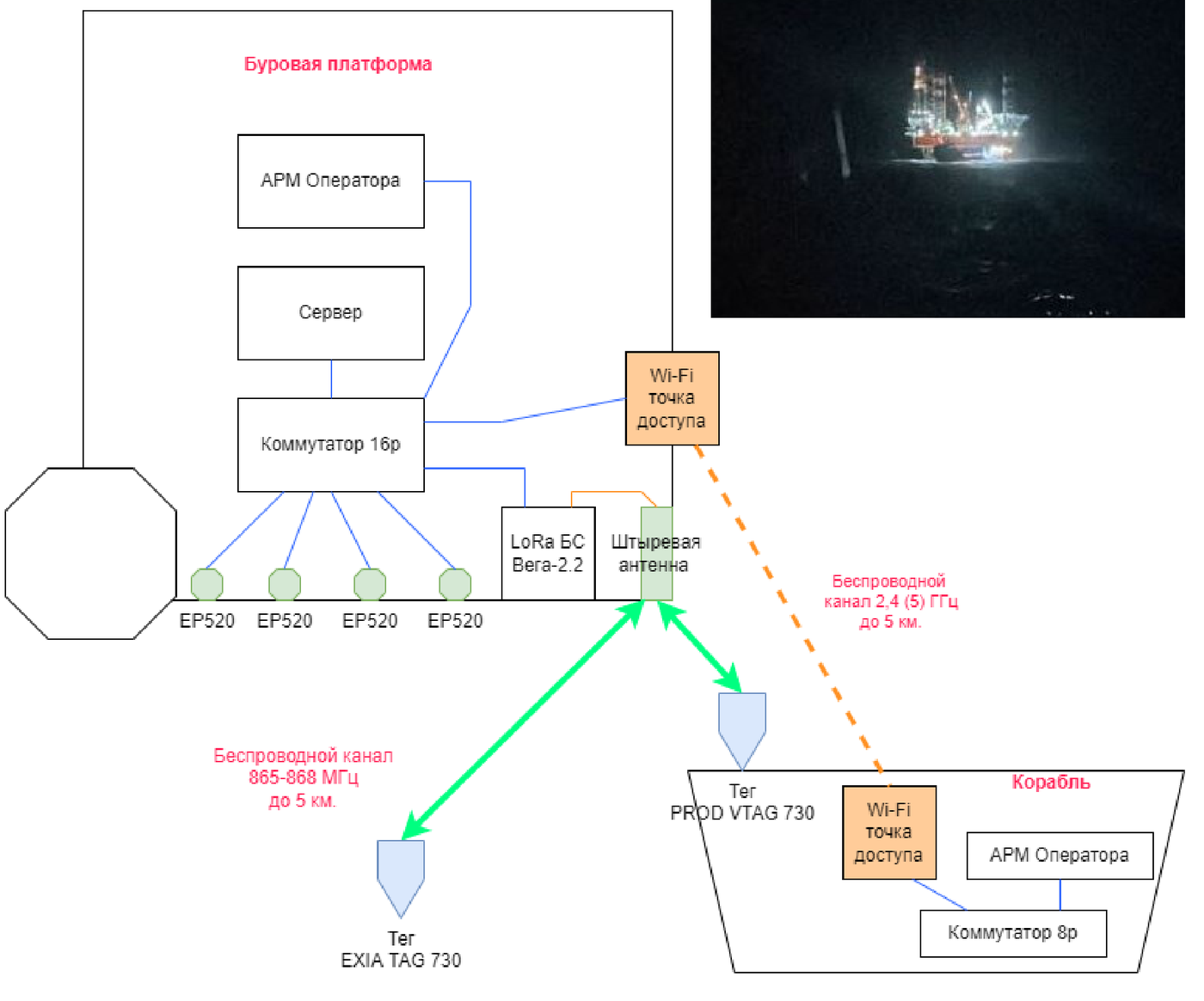

Схема решения
На платформе разворачиваются взрывозащищённые точки доступа EXIA POINT 520, базовая станция LoRa (Вега БС-2.2) со штыревой антенной, сервер и АРМ оператора. Персональные теги EXIA TAG 730 работают по беспроводному каналу 865–868 МГц на расстоянии до 5 км от платформы, в том числе в воде. На спасательном судне устанавливаются транспортный тег PROD VTAG 730, Wi-Fi точка доступа и АРМ оператора: беспроводной канал 2,4 (5) ГГц до 5 км передаёт на борт судна местоположение человека в море.
Что даёт гибридное позиционирование на платформе
- Зональное или точное позиционирование внутри помещений и на уровнях, в том числе на переходных мостках.
- Позиционирование снаружи буровой и в море по спутникам GPS, ГЛОНАСС, BeiDou.
- Функция «чек-поинт»: автоматическая фиксация времени и продолжительности нахождения персонала возле определённого оборудования (задвижка, электрощит, устройство управления).
- Канал обратной связи LoRa: местоположение на сервер, тревоги с сервера, кнопки тега для экстренных и функциональных оповещений.
Тестирование решения в условиях буровой
Проведено успешное тестирование решения на разведочной буровой платформе в Карском море.
- Решение показало работоспособность в сложных промышленных и погодных условиях.

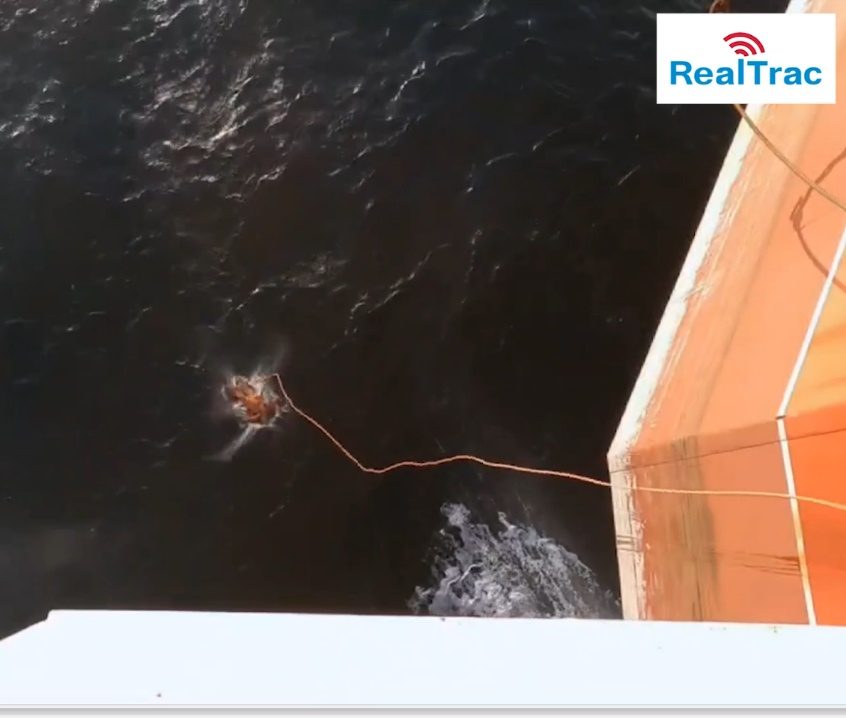

- Проведены учения по сбрасыванию манекена человека в море с последующим поиском и эвакуацией спасательной бригадой, подтверждённые онлайн-мониторингом через систему позиционирования.
Интеграции и контроль на объекте ТЭК

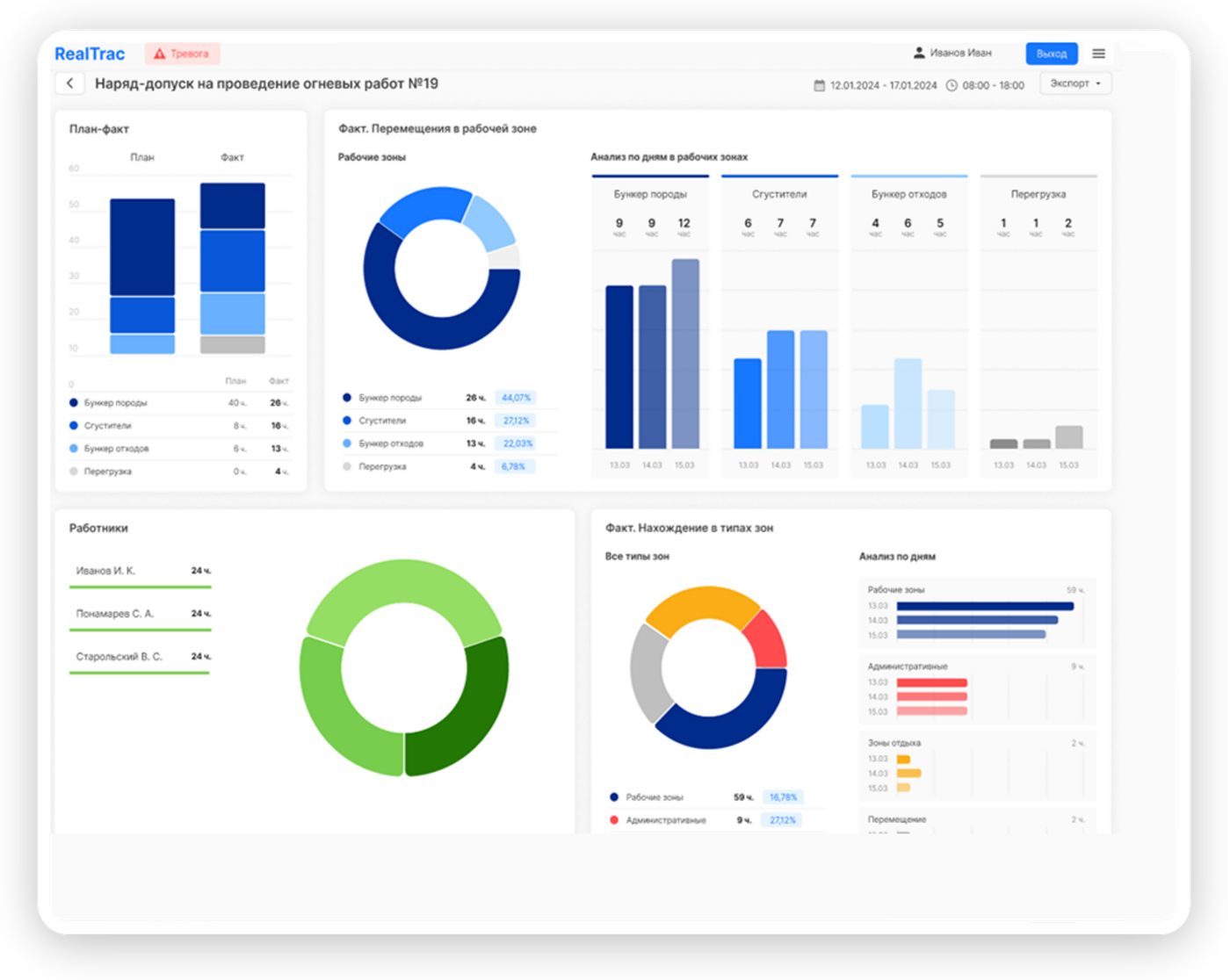

Электронные наряд-допуски
- Время реакции на инцидент: от формирования наряда до фактического появления бригады
- Сравнение фактического местонахождения персонала, на который выписан наряд, с планом
- Выявление отсутствия бригады в месте работ в заданный период
- План-факт по трудозатратам и расчёт стоимости работ
- Отклонения в части ОТиПБ: фактический состав бригады, время проведения работ

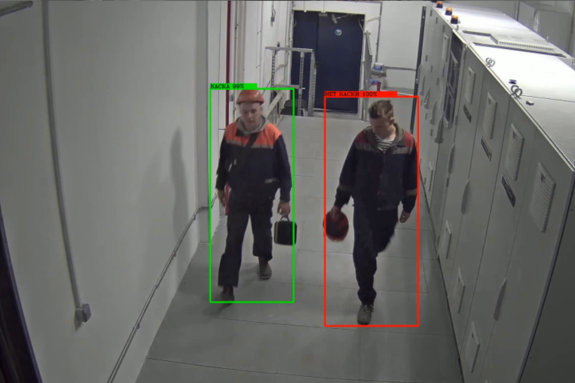

Видеоаналитика
- Сопоставление данных видеонаблюдения и видеоаналитики с местоположением персональных меток
- Двойной контроль перемещений и действий персонала
- Повышение точности идентификации сотрудников
- Ускоренная реакция на инциденты за счёт совмещения визуальной и позиционной информации
- Система «свой / чужой» для промышленной и информационной безопасности объекта

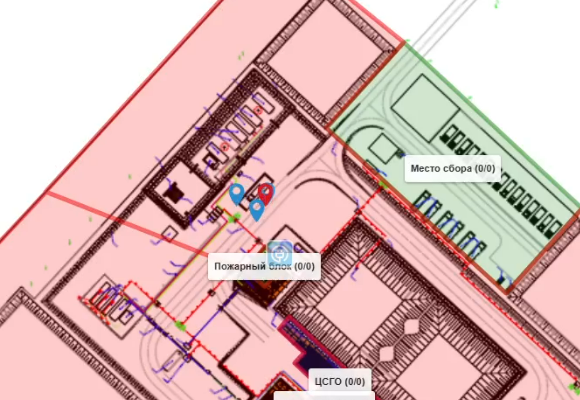

Контроль эвакуации
- Онлайн-трансляция движения сотрудников с метками в зону эвакуации
- Местоположение сотрудников, которые не могут эвакуироваться самостоятельно
- Автоматический учёт эвакуировавшихся с фиксацией времени прохождения маршрута
- Сокращение времени реагирования служб безопасности
- Полный отчёт об эвакуации для анализа и оптимизации процессов

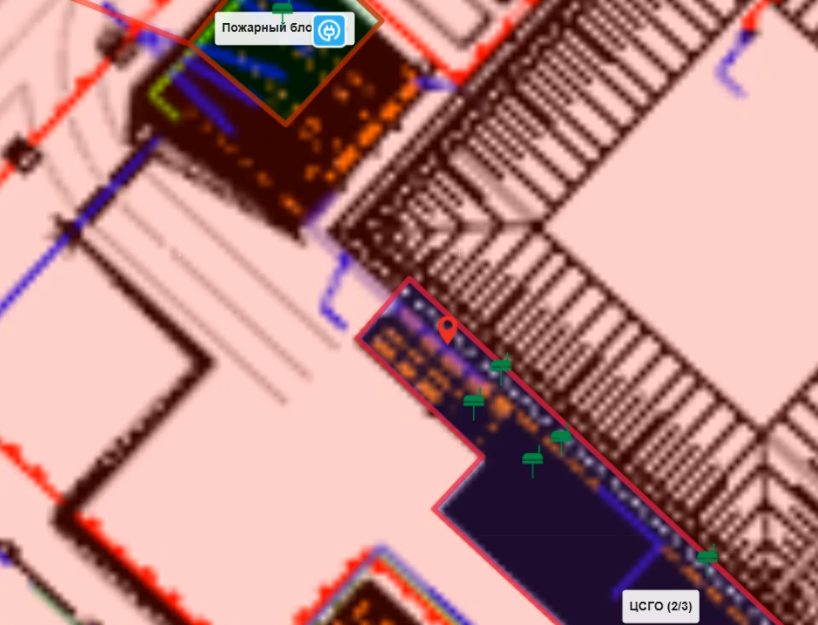

Контроль нахождения в зонах
- Онлайн-трансляция местоположения сотрудников в зоне работ
- Автоматическая фиксация времени входа, выхода и длительности нахождения в зоне
- Оповещения при превышении допустимого времени пребывания
- Контроль доступа и нахождения персонала в опасных зонах
- Анализ и оптимизация рабочих процессов по накопленным данным
Оборудование
Всё оборудование

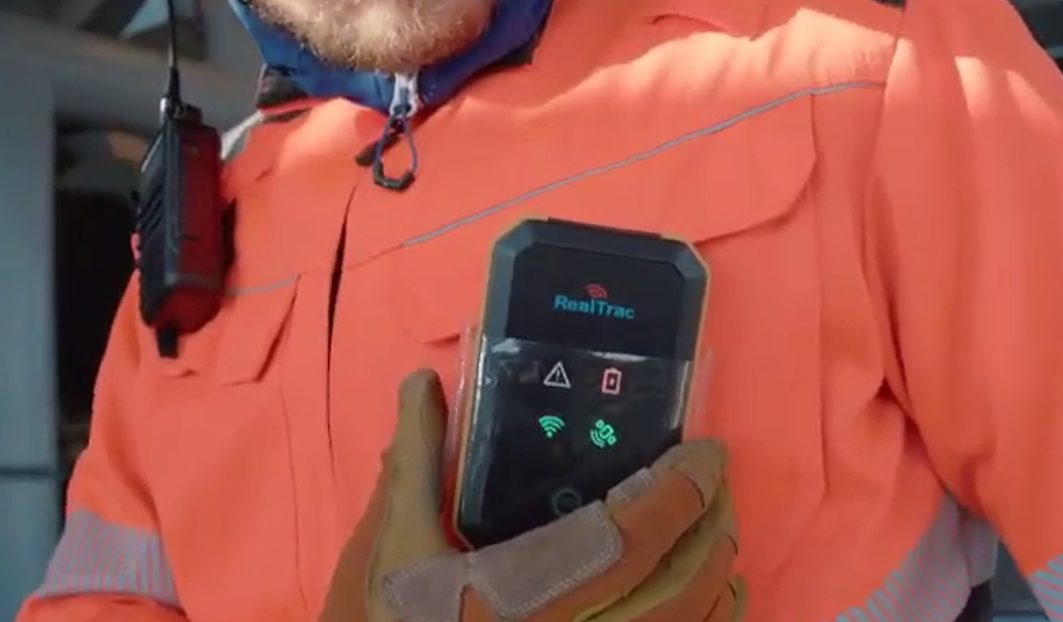

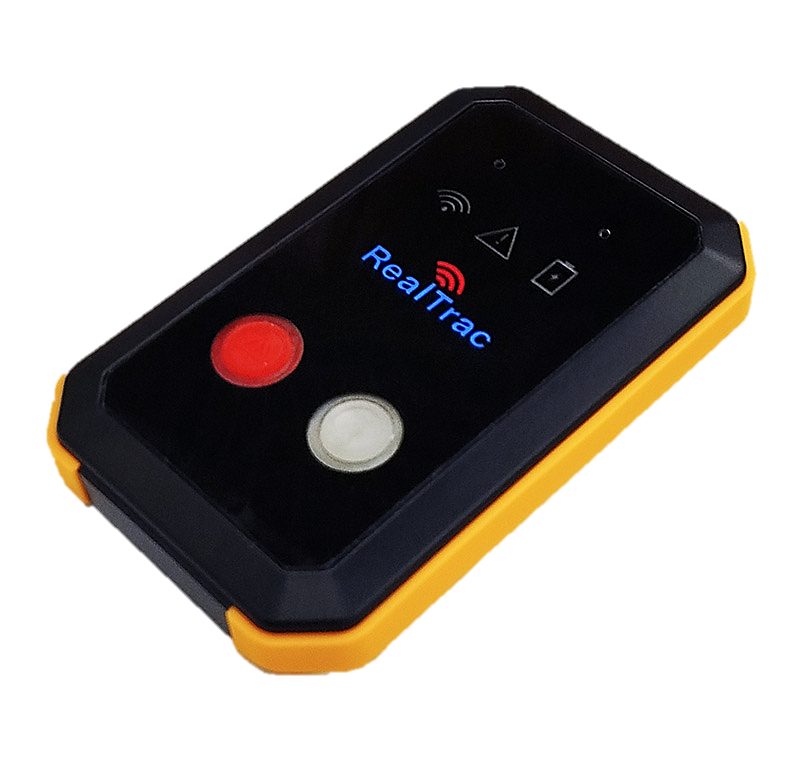

EXIA TAG 730
Взрывозащищённый персональный тег
- BLE, UWB, UHF, GNSS: точность ±1 м в помещении по трём осям, ±3 м на улице
- Взрывозащита 1Ex ib IIC T4 Gb X (ТР ТС 012, зоны 1, 2), IP67, полная смена при −40 °C
- Тревожная кнопка, фиксация падения и неподвижности, NFC
- Память до 250 000 точек ГНСС без связи с сервером
- Стыковка с газоанализатором по BLE, поддержка Антинаезд, LTE / pLTE

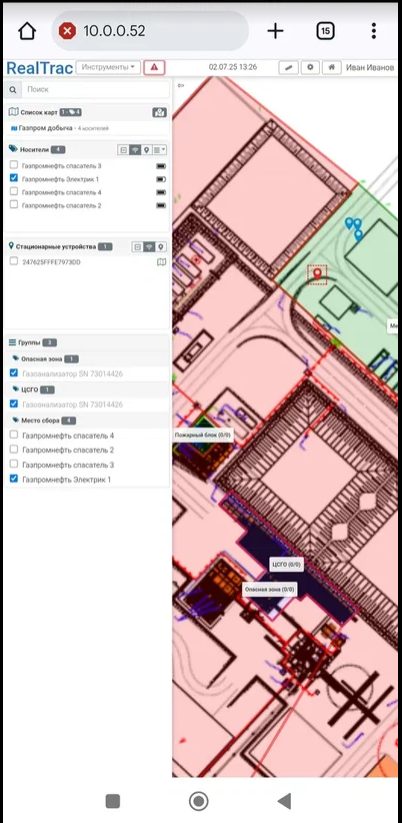

PROD TAG 420
Взрывозащищённый смартфон-метка
- На базе российского смартфона MIG S6; ОС РЕД ОС М (реестр Минпромторга) или Android
- Взрывозащита ТР ТС 012 (зоны 1/2, 21/22), IP68, падения с 1,2 м, −20…+60 °C
- UWB ±1 м в помещении, GNSS 3–5 м на улице
- Электронные наряд-допуски и интерфейс RealTrac прямо на экране
- 2G / 4G (LTE), две SIM-карты, pLTE и MCPTT, голосовое оповещение о тревогах, кнопка SOS

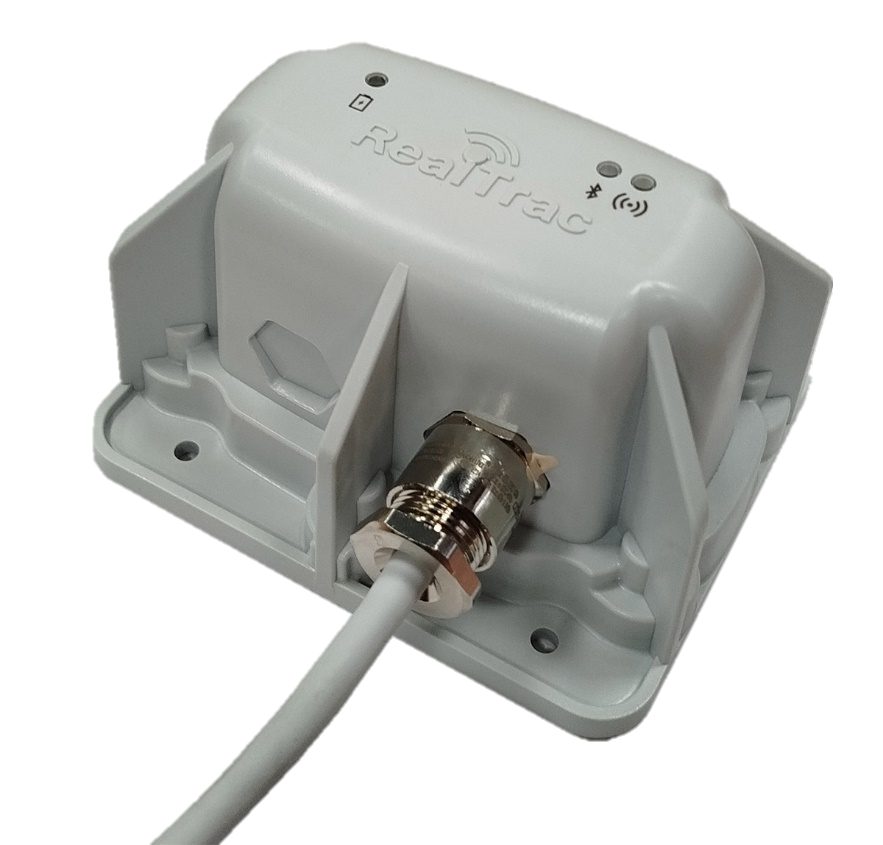

EXIA POINT 520
Взрывозащищённая точка доступа
- BLE, UWB, UHF: зональное (~20 м) и точное (~0,5 м) позиционирование внутри зданий
- Дальность обмена с тегом до 100 м по каналу UHF, дискретность 1 с
- Питание по PoE, корпус IP69
- Сертификация на взрывозащиту для зон РВ, РО (ТР ТС 012)
- Сеть точек доступа переиспользуется для IP-видеонаблюдения и SIP-телефонии

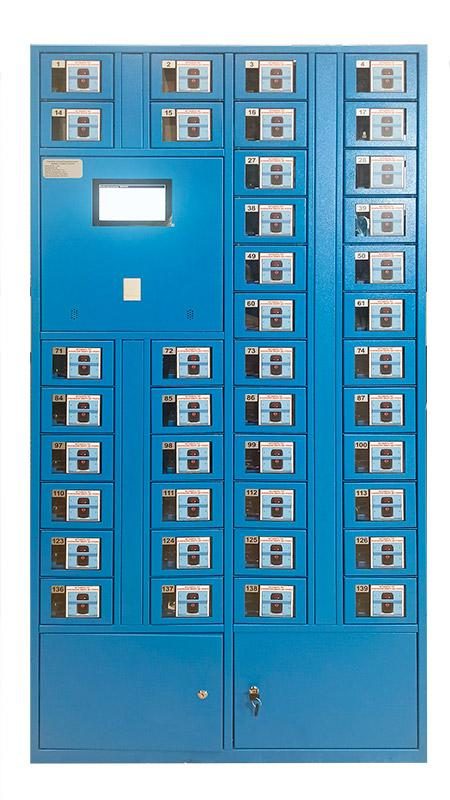

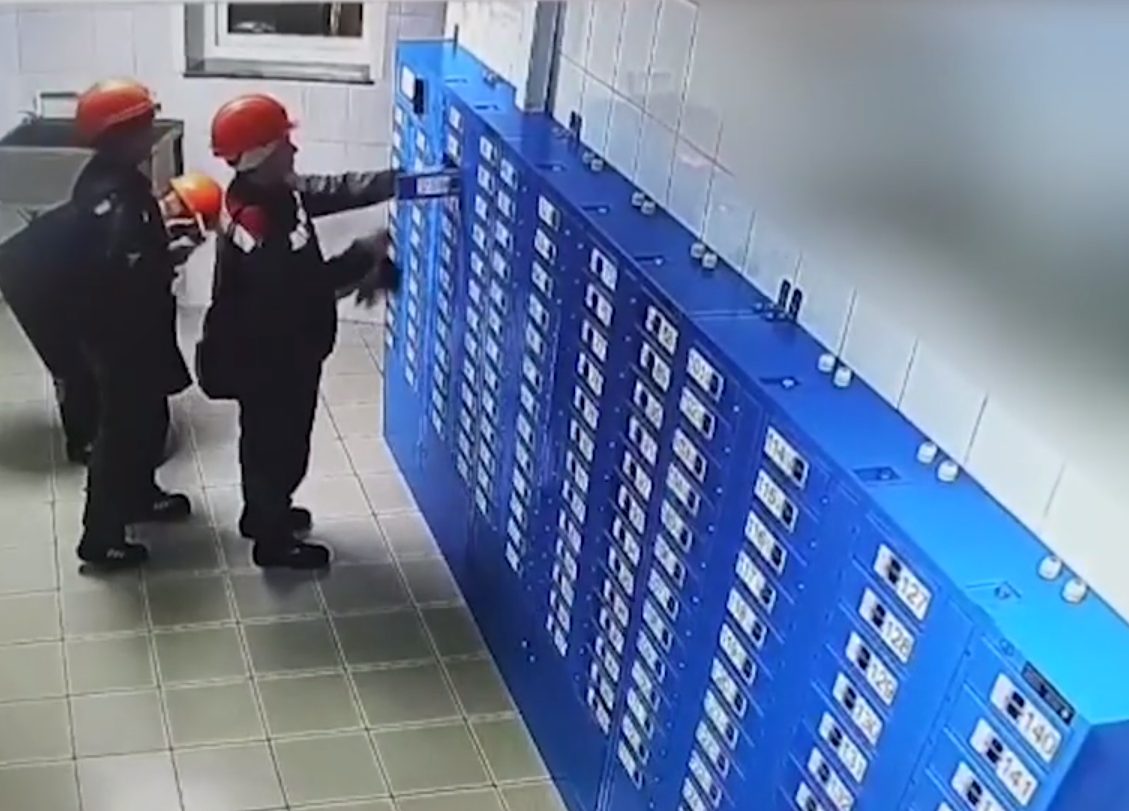

BASE ACC 621 / 673
Постамат для выдачи и зарядки тегов
- Беспроводная Qi-зарядка персональных тегов до 2 часов
- Привязка тега к сотруднику при выдаче, в том числе по карте СКУД (Em-Marine, MiFare, пин-код)
- Контроль заряда АКБ, наличия тега в ячейке и правильной постановки на зарядку
- Загрузка маршрутов и опасных зон, обновление прошивок
- Модульная конфигурация под условия установки

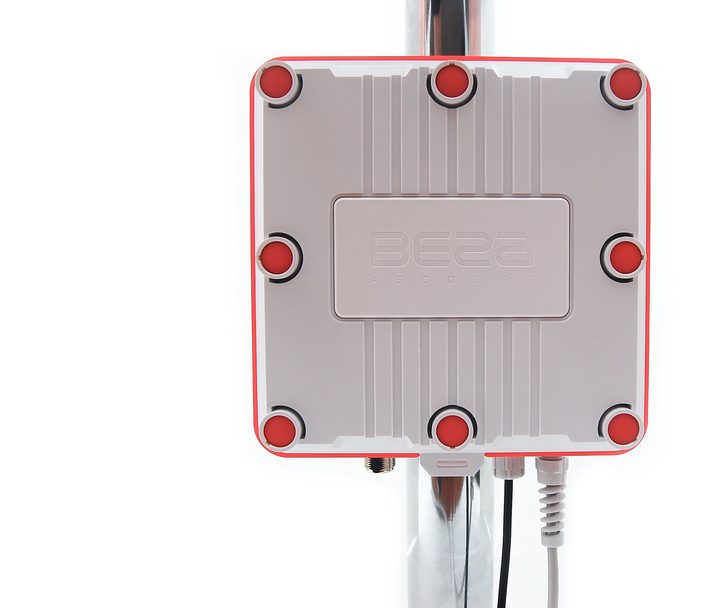

Базовая станция LoRa
Передача данных с персональных и транспортных тегов
- Приём данных с меток на расстоянии до 3 км (на буровой платформе — до 3–10 км)
- Проприетарный протокол REALTRAC-LORA: до 3600 сеансов связи с каждой меткой в час
- Дискретность опроса 1 с для 100 тегов в одном радиосегменте
- Основной и резервный каналы: LTE / pLTE и LoRa
Выдача тегов и интеграция со СКУД
Зарядный шкаф для зарядки и выдачи меток интегрируется с локальной системой контроля доступа (СКУД). Сотрудник может попасть в производственную зону только после извлечения из шкафа заряженного тега, который привязывает его карту СКУД к метке: без тега сотрудник не получит доступ к рабочей зоне.
- Беспроводная Qi-зарядка тегов в течение 2 часов.
- Автоматическое считывание данных с тегов, контроль состояния АКБ и заряда, наличия тега в ячейке и правильной постановки на зарядку.
- Загрузка маршрутов и опасных зон, сервисное обслуживание и обновление прошивок тегов.

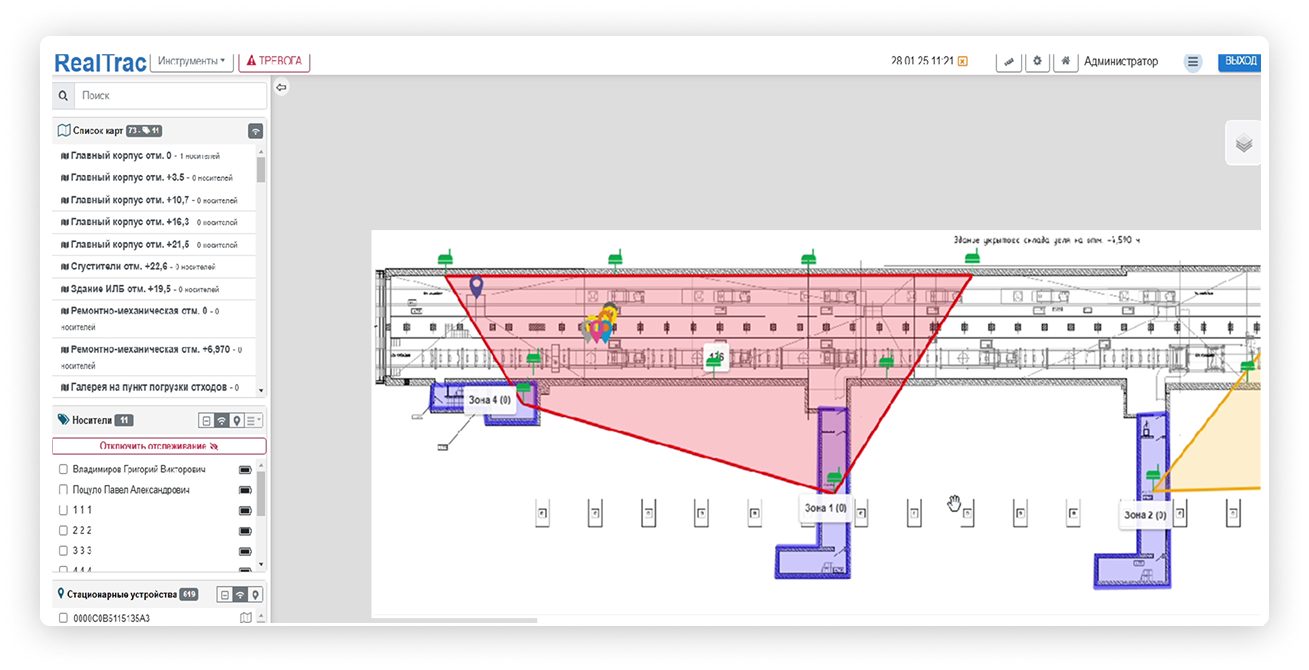

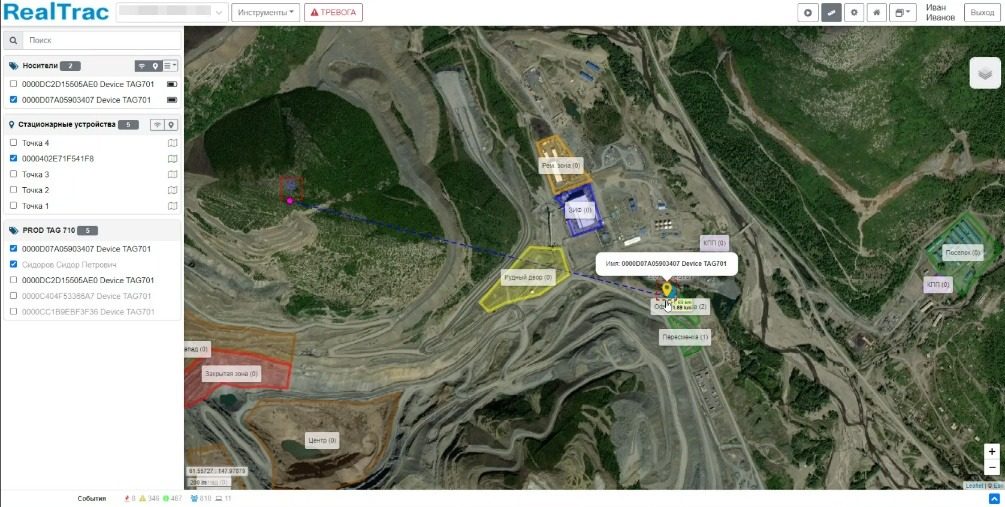

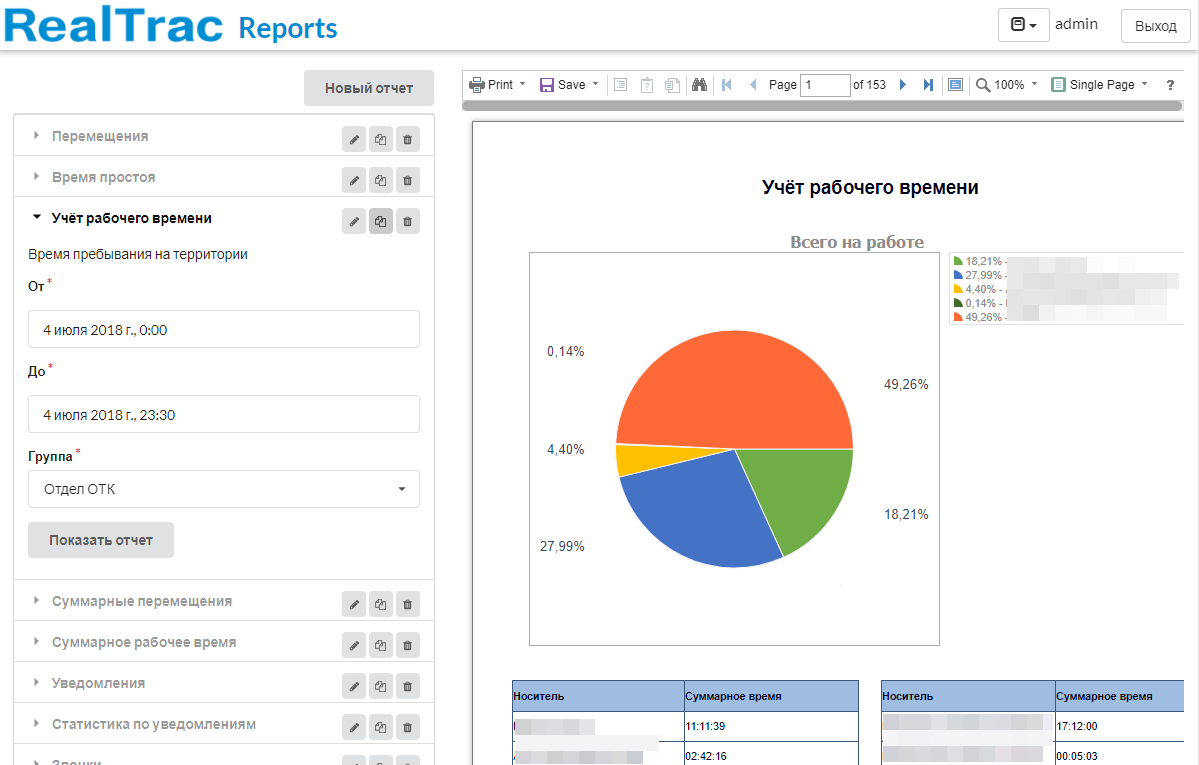

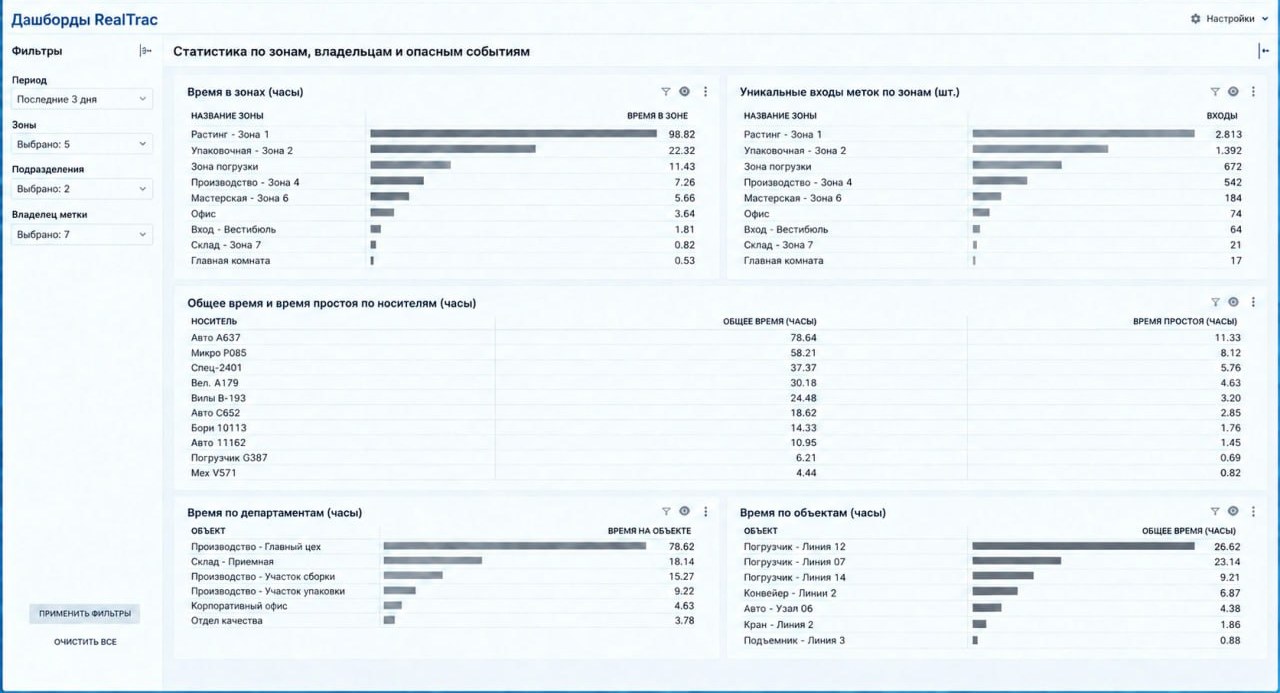

Программное обеспечение
Подробнее о ПОБазовые модули: карта с метками; воспроизведение истории перемещений; события (тревоги с тегов, выход из строя оборудования); отчёты и дашборды, API; мониторинг работы системы и выхода из строя её компонентов.
Дополнительные модули: кластерная серверная архитектура для крупных предприятий с распределёнными объектами и центральным офисом; модуль SCADA для отслеживания прохода метки через заданные точки; интеграции со сторонними системами (СКУД, система назначения смен); Keycloak для управления аутентификацией и доступом.
Сервер RealTrac: аналитические оповещения (тепловые карты персонала и транспорта, время в зонах, отслеживание оборудования), оповещения в диспетчерскую о падениях и входе в опасные зоны, хранение данных мониторинга, интеграция со СКУД и видеонаблюдением. Сервер размещается на предприятии, удалённо или в облаке.
Сравнение решения RealTrac с другими технологиями
| Критерий | RealTrac (UWB, GNSS) | Другие решения на BLE / GNSS |
|---|---|---|
| Точность позиционирования | ±1 м | 15–20 м |
| Факт входа в опасные зоны и зоны проведения работ | Да: высокая точность и частота обновления позиции | Нет: большие погрешности и ложные срабатывания |
| Позиционирование в 3D | Да: высота с точностью 2 м позволяет определить этаж | Нет: большие погрешности |
| Привязка тега к сотруднику | Через постамат или считыватель | Как правило, нет |
| Диагностика тега перед сменой | Умный постамат | Как правило, нет |
| Стойкость к глушению | Выше: UWB 3,5–7,2 ГГц | Ниже: 2,4 ГГц |
| Более 100 меток в одном месте | UWB продолжает работать за счёт распределения эфира по частотам и таймингам (проверено на проектах с 1000+ тегами) | BLE перестаёт работать из-за коллизий радиоэфира (проверено на 100+ тегах) |

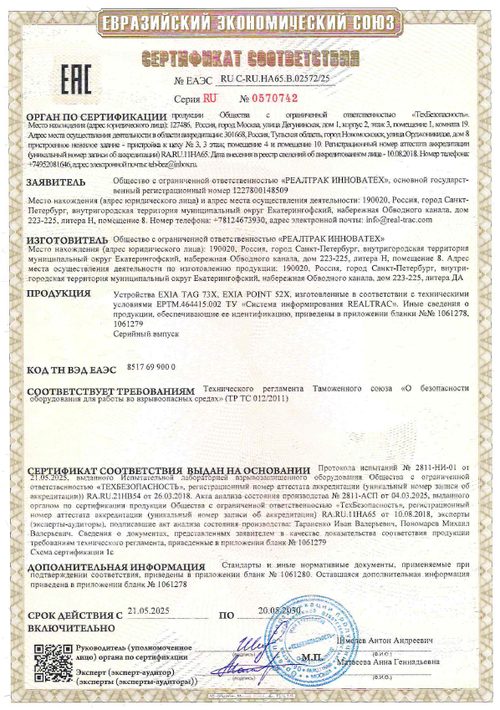

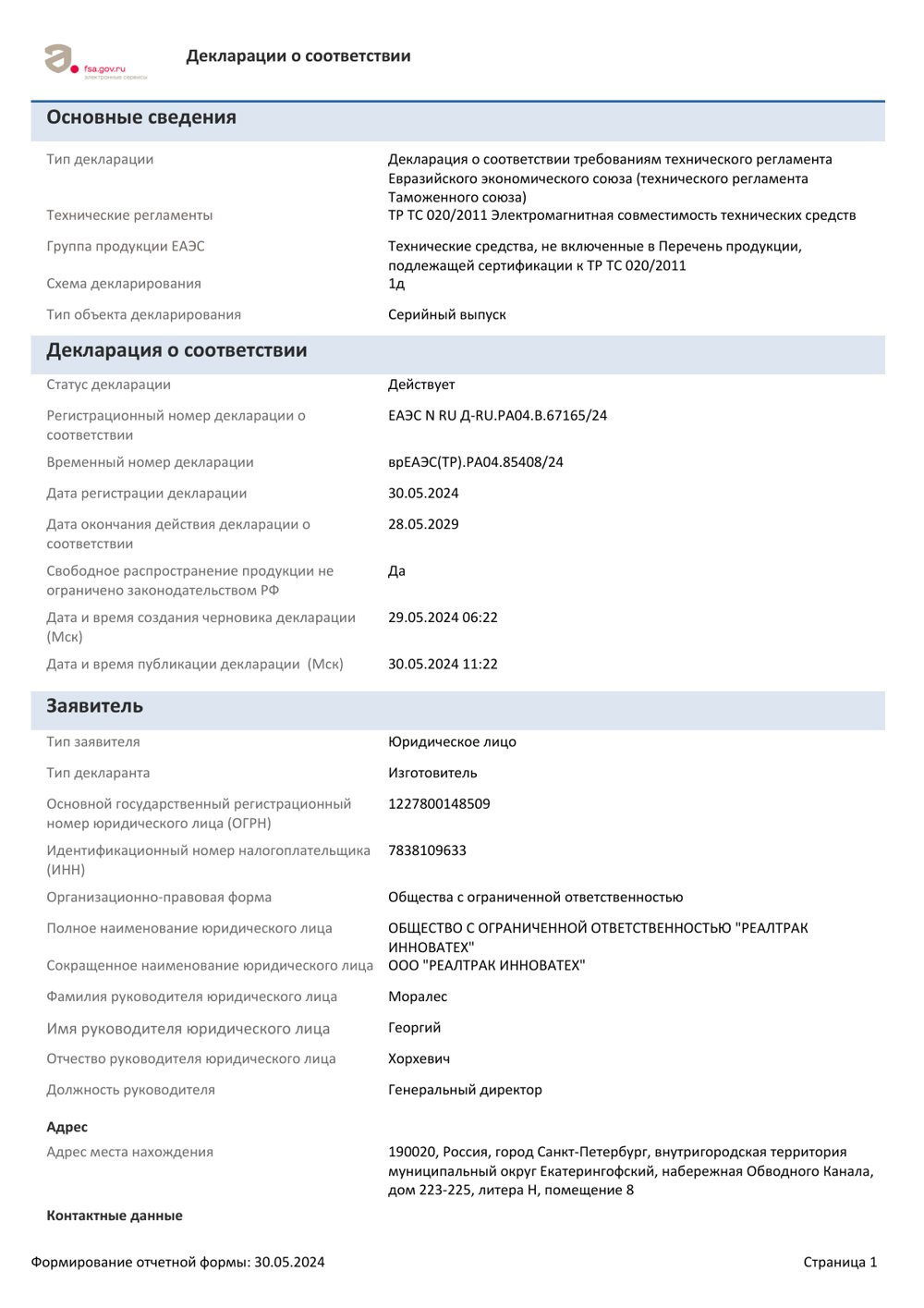

Сертификация
